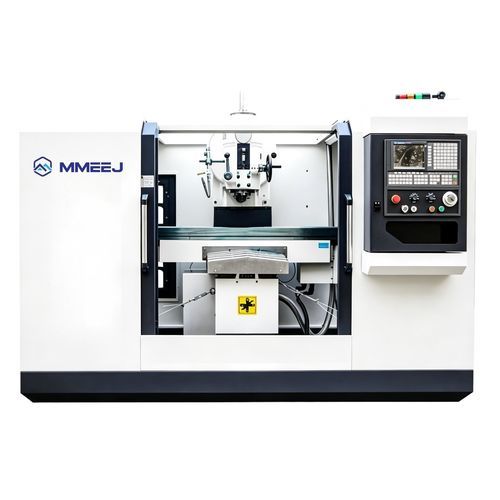

Fraiseuse CNC 3 axes XK50 seriesverticaleavec table rotative
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- verticale
- Structure
- avec table rotative
- Course X
880 mm, 900 mm
(34,65 in, 35,43 in)- Course Y
300 mm, 310 mm
(11,81 in, 12,2 in)- Course Z
350 mm, 365 mm
(13,78 in, 14,37 in)- Vitesse de rotation
Min: 30 rpm
(188 rad.min-1)Max: 1 500 rpm
(9 425 rad.min-1)- Puissance
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Rotation de la table axe C
Min: -45 °
Max: 45 °
- Vitesse d'avancement axe X
3 000 mm/min, 6 000 mm/min
(1,97 in/s, 3,94 in/s)- Vitesse d'avancement axe Y
3 000 mm/min, 6 000 mm/min
(1,97 in/s, 3,94 in/s)- Vitesse d'avancement axe Z
3 000 mm/min, 6 000 mm/min
(1,97 in/s, 3,94 in/s)- Précision de placement
0,025 mm, 0,05 mm
(0,00098 in, 0,00197 in)- Répétabilité
0,015 mm, 0,025 mm
(0,00059 in, 0,00098 in)- Poids total
3 250 kg, 4 320 kg
(7 165,02 lb, 9 523,97 lb)- Longueur hors tout
2 272 mm, 2 556 mm
(89,4 in, 100,6 in)- Largeur hors tout
1 825 mm, 2 160 mm
(71,9 in, 85 in)- Hauteur totale
2 094 mm, 2 400 mm
(82,4 in, 94,5 in)
Description
Description courte
Configuration optionnelle
Paramètres techniques
Caractéristiques principales
- Configuration standard: système Guangtai 130
- Commande CNC 3 axes avec transmission manuelle de la broche
- Pompe à huile électronique
- Guides linéaires durcis sur les trois axes
Configuration optionnelle
- Système de commande : GSK, KND
- Tête divisée CNC
- Contre-pointe supérieure
- Dispositif de brochage pneumatique
- Capotage métallique complet
Paramètres techniques

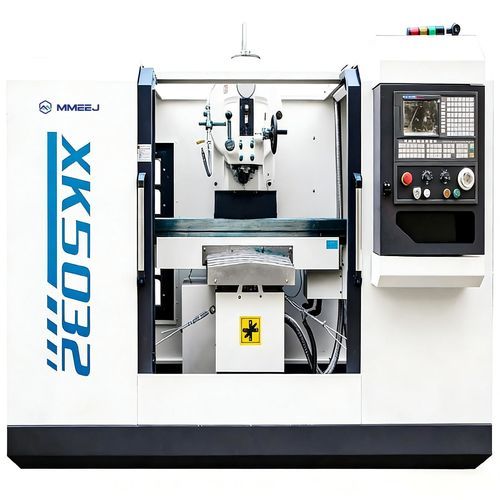

- XK5032 — Dimensions table : 1500×320 mm; Course table (X×Y×Z) : 900×310×350 mm; Rainure en T : 3-14-70 mm; Cône de broche : ISO50 (7:24); Angle de rotation de la table (option) : ±45°; Distance broche–table : 30–380 mm; Distance guide lit–axe broche : 350 mm; Plage de vitesses broche : 30–1500 tr/min; Vitesse rapide (X/Y/Z) : 6000/6000/3000 mm/min; Précision de positionnement : 0,025 mm/300 mm; Répétabilité : 0,015 mm/300 mm; Puissance moteur principal : 7,5 kW; Pompe de refroidissement : 0,125 kW; Dimensions ext. : 2272×1825×2094 mm; Poids : 3250 kg
- XK5040 — Dimensions table : 1700×400 mm; Course table (X×Y×Z) : 880×300×365 mm; Rainure en T : 3-18-90 mm; Cône de broche : ISO50 (7:24); Angle de rotation de la table (option) : ±45°; Distance broche–table : 45–410 mm; Distance guide lit–axe broche : 450 mm; Plage de vitesses broche : 30–1500 tr/min; Vitesse rapide (X/Y/Z) : 3000/3000/1500 mm/min; Précision de positionnement : 0,05 mm/300 mm; Répétabilité : 0,025 mm/300 mm; Puissance moteur principal : 11 kW; Pompe de refroidissement : 0,125 kW; Dimensions ext. : 2556×2160×2400 mm; Poids : 4320 kg
Caractéristiques principales
- Centre d'usinage vertical 3 axes conçu pour l'usinage de pièces lourdes
- Cône ISO50 pour rigidité et compatibilité des outils
- Disponible avec systèmes de commande Guangtai, GSK ou KND
- Table rotative et tête divisée CNC en option pour indexage et usinage angulaire
- Capotage et lubrification électronique adaptés à l'usage industriel
