Centre d'usinage CNC 5 axes VARIAXIS C
verticalBT 40CAT40

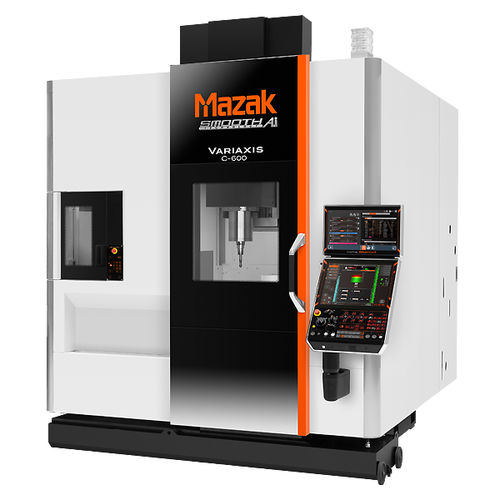

Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 2
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 3
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 4
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 5
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 6
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 7
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 8
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 9
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 10
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 11
Centre d'usinage CNC 5 axes - VARIAXIS C - Mazak - vertical / BT 40 / CAT40 - image - 12
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
BT 40, CAT40
Nombre d'outils
30 outils, 60 outils, 120 outils
Autres caractéristiques
à grande vitesse, à haute productivité, haute puissance, haute rigidité
Course X

650 mm, 860 mm
(25,59 in, 33,86 in)

Course Y

550 mm, 600 mm
(21,65 in, 23,62 in)

Course Z

530 mm
(20,87 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

11 kW
(14,96 hp)

Vitesse d'avancement axe X

42 000 mm/min
(27,56 in/s)

Vitesse d'avancement axe Y

42 000 mm/min
(27,56 in/s)

Vitesse d'avancement axe Z

42 000 mm/min
(27,56 in/s)

Charge max. de la table

500 kg, 700 kg
(1 102 lb, 1 543 lb)

Poids max. outil

8 kg
(17,6 lb)

Poids total

10 000 kg, 11 200 kg
(22 046,23 lb, 24 691,77 lb)

Longueur hors tout

2 962 mm, 3 135 mm
(116,6 in, 123,4 in)

Largeur hors tout

2 350 mm, 2 600 mm
(92,5 in, 102,4 in)

Hauteur totale

3 039 mm, 3 189 mm
(119,6 in, 125,6 in)

Description

Productivité accrue grâce à l'intégration des processus et à une automatisation poussée, avec un centre d'usinage vertical économique à 5 axes simultanés Grand angle d'inclinaison de l'axe B et longue course des axes X et Z pour l'usinage multi-surface et 5 axes Spécifications des broches pour répondre à une grande variété d'exigences en matière d'usinage Usinage de haute précision grâce à une table très rigide soutenue aux deux extrémités et à une technologie de compensation avancée Systèmes d'automatisation pour la production de masse et le traitement de plusieurs variétés, avec un large éventail d'options
