Centre d'usinage CNC 5 axes VORTEX i-V
verticalBT 50CAT50

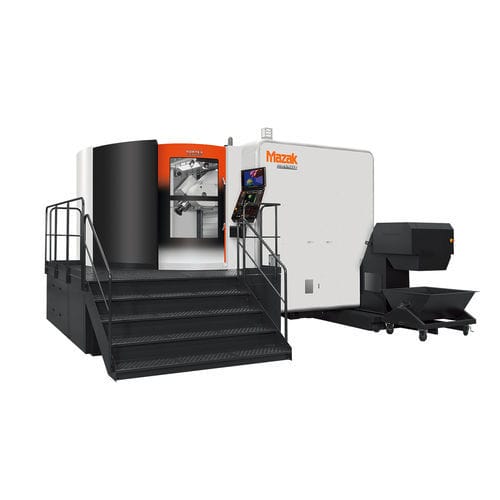

Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50
Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50
Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - image - 2
Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - image - 3
Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - image - 4
Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - image - 5
Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - image - 6
Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - image - 7
Centre d'usinage CNC 5 axes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - image - 8
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
BT 50, CAT50
Applications
pour travaux lourds, pour pièce de grande dimension
Autres caractéristiques
à grande vitesse, à haute productivité
Course X

1 425 mm
(56,1 in)

Course Y

1 050 mm
(41,34 in)

Course Z

1 050 mm
(41,34 in)

Vitesse de rotation

10 000 rpm
(62 832 rad.min-1)

Puissance

30 kW, 37 kW
(40,79 hp, 50,31 hp)

Hauteur max. de la pièce

1 000 mm
(39 in)

Vitesse d'avancement axe X

52 000 mm/min
(34,12 in/s)

Vitesse d'avancement axe Y

52 000 mm/min
(34,12 in/s)

Vitesse d'avancement axe Z

52 000 mm/min
(34,12 in/s)

Charge max. de la table

1 500 kg
(3 307 lb)

Poids max. outil

30 kg
(66,1 lb)

Poids total

30 850 kg, 32 650 kg
(68 012,61 lb, 71 980,93 lb)

Longueur hors tout

7 618 mm, 7 677 mm
(299,9 in, 302,2 in)

Largeur hors tout

5 086 mm, 5 441 mm
(200,2 in, 214,2 in)

Hauteur totale

3 753 mm
(147,8 in)

Description

L'usinage des pièces, qui nécessitait auparavant plusieurs processus, peut être réalisé en une seule fois. Cela permet non seulement de réduire les stocks en cours de fabrication et les délais d'exécution, mais aussi d'améliorer la précision de l'usinage simultané. En plus de l'usinage multi-surface, il est possible d'effectuer un usinage de forme libre sur 5 axes.
