Centre d'usinage CNC 5 axes CV5
verticalCAT4030 outils

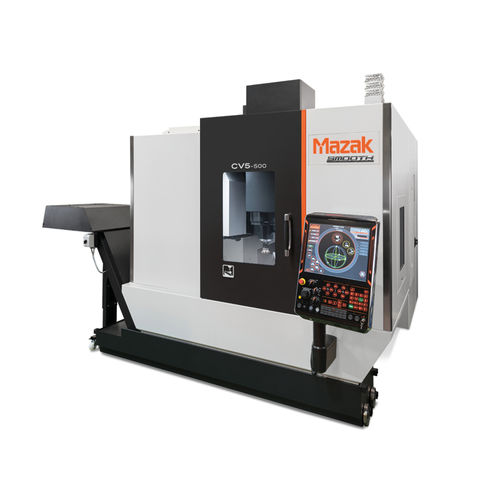

Centre d'usinage CNC 5 axes - CV5 - Mazak - vertical / CAT40 / 30 outils
Centre d'usinage CNC 5 axes - CV5 - Mazak - vertical / CAT40 / 30 outils
Centre d'usinage CNC 5 axes - CV5 - Mazak - vertical / CAT40 / 30 outils - image - 2
Centre d'usinage CNC 5 axes - CV5 - Mazak - vertical / CAT40 / 30 outils - image - 3
Centre d'usinage CNC 5 axes - CV5 - Mazak - vertical / CAT40 / 30 outils - image - 4
Centre d'usinage CNC 5 axes - CV5 - Mazak - vertical / CAT40 / 30 outils - image - 5
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
CAT40
Nombre d'outils
30 outils
Applications
pour travaux lourds
Autres caractéristiques
haute performance, haute rigidité, avec changeur automatique d'outils
Course X

730 mm, 800 mm
(28,74 in, 31,5 in)

Course Y

450 mm, 590 mm
(17,72 in, 23,23 in)

Course Z

550 mm
(21,65 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

11 kW, 18,5 kW
(14,96 hp, 25,15 hp)

Vitesse d'avancement axe X

36 000 mm/min
(23,62 in/s)

Vitesse d'avancement axe Y

36 000 mm/min
(23,62 in/s)

Vitesse d'avancement axe Z

36 000 mm/min
(23,62 in/s)

Charge max. de la table

200 kg, 400 kg
(441 lb, 882 lb)

Poids max. outil

8 kg
(17,6 lb)

Poids total

7 000 kg, 8 000 kg
(15 432,36 lb, 17 636,98 lb)

Longueur hors tout

2 581 mm, 2 806 mm
(101,6 in, 110,5 in)

Largeur hors tout

2 335 mm
(91,9 in)

Hauteur totale

3 013 mm
(118,6 in)

Description

Le CV5-5 est un centre d'usinage 5 axes entièrement simultané d'entrée de gamme, spécialement conçu pour les utilisateurs de machines qui débutent dans l'usinage 5 axes. Table pivotante rigide soutenue des deux côtés pour l’usinage de pièces lourdes. Ergonomie d'utilisation grâce à l'excellent accès à la table, au magasin d’outils et à la zone de maintenance. S’intègre facilement dans une variété de systèmes d’automatisation Le mouvement de roulement unique des axes rotatifs B et C offre un couple amélioré tout en éliminant le jeu, ce qui permet un usinage haute performance et de haute précision. HAUT RENDEMENT Changeur d’outils automatique à grande vitesse Programmation facile avec le langage conversationnel MAZATROL Enveloppe de travail généreuse pour les grandes pièces
