Centre d'usinage CNC à 5 axes VARIAXIS i
verticalavec table rotativeBT 40

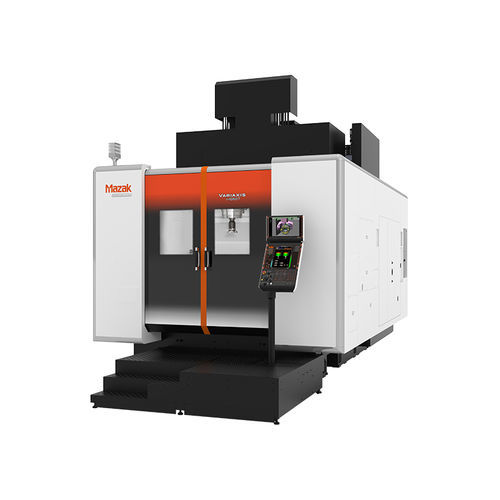

Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40 - image - 2
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40 - image - 3
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40 - image - 4
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40 - image - 5
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40 - image - 6
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40 - image - 7
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40 - image - 8
Centre d'usinage CNC à 5 axes - VARIAXIS i - Mazak - vertical / avec table rotative / BT 40 - image - 9
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
à 5 axes
Orientation de la broche
vertical
Structure
avec table rotative
Nez de broche
BT 40, CAT40
Nombre d'outils
30 outils
Applications
pour pièce de grande dimension
Autres caractéristiques
à grande vitesse, à haute productivité
Course X

1 200 mm
(47,24 in)

Course Y

1 385 mm
(54,53 in)

Course Z

900 mm
(35,43 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

15 kW, 22 kW
(20,39 hp, 29,91 hp)

Hauteur max. de la pièce

900 mm
(35 in)

Vitesse d'avancement axe X

60 000 mm/min
(39,37 in/s)

Vitesse d'avancement axe Y

60 000 mm/min
(39,37 in/s)

Vitesse d'avancement axe Z

56 000 mm/min
(36,75 in/s)

Charge max. de la table

300 kg, 500 kg
(661 lb, 1 102 lb)

Poids max. outil

8 kg
(17,6 lb)

Poids total

8 000 kg, 13 000 kg
(17 636,98 lb, 28 660,09 lb)

Longueur hors tout

3 235 mm, 3 980 mm
(127,4 in, 156,7 in)

Largeur hors tout

2 200 mm, 2 400 mm
(86,6 in, 94,5 in)

Hauteur totale

2 975 mm, 3 187 mm
(117,1 in, 125,5 in)

Description

Grande variété de tailles de tables, de broches et de systèmes d'automatisation Capacité de tournage pour une intégration ultérieure des processus (i-700T, i-800T, i-1050T) Usinage de la matière première au produit fini en une seule machine Productivité accrue grâce à l'intégration des processus de tournage et de fraisage Réduction du processus de configuration Réduction significative des délais de production Réduction des coûts d'équipement et de matériel Réduction de l'espace d'installation des machines Minimisation des erreurs cumulatives grâce à l'intégration des processus qui garantit une plus grande précision
