Centre d'usinage CNC 5 axes UD-400/5X
verticalà colonneHSK-E40

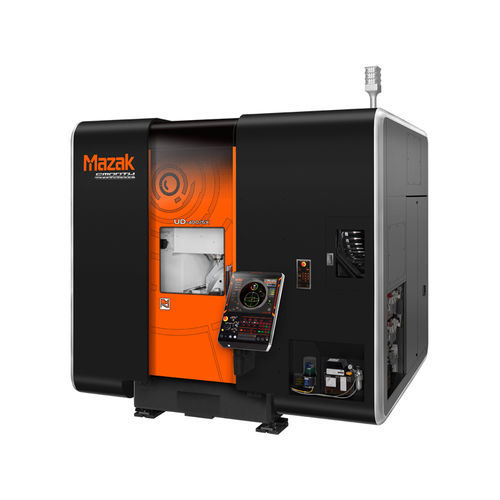

Centre d'usinage CNC 5 axes - UD-400/5X - Mazak - vertical / à colonne / HSK-E40
Centre d'usinage CNC 5 axes - UD-400/5X - Mazak - vertical / à colonne / HSK-E40
Centre d'usinage CNC 5 axes - UD-400/5X - Mazak - vertical / à colonne / HSK-E40 - image - 2
Centre d'usinage CNC 5 axes - UD-400/5X - Mazak - vertical / à colonne / HSK-E40 - image - 3
Centre d'usinage CNC 5 axes - UD-400/5X - Mazak - vertical / à colonne / HSK-E40 - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Structure
à colonne
Nez de broche
HSK-E40
Nombre d'outils
40 outils, 80 outils
Autres caractéristiques
à grande vitesse, de précision, micro-usinage
Course X

550 mm
(21,65 in)

Course Y

400 mm
(15,75 in)

Course Z

350 mm
(13,78 in)

Vitesse de rotation

45 000 rpm
(282 743 rad.min-1)

Puissance

11 kW, 13,8 kW
(14,96 hp, 18,76 hp)

Hauteur max. de la pièce

300 mm
(12 in)

Vitesse d'avancement axe X

48 000 mm/min
(31,5 in/s)

Vitesse d'avancement axe Y

48 000 mm/min
(31,5 in/s)

Vitesse d'avancement axe Z

48 000 mm/min
(31,5 in/s)

Poids max. outil

2 kg
(4,4 lb)

Poids total

15 000 kg
(33 069,34 lb)

Longueur hors tout

3 540 mm
(139,4 in)

Largeur hors tout

2 970 mm
(116,9 in)

Hauteur totale

2 800 mm
(110,2 in)

Description

Conçue pour la micro précision à grande vitesse et l'usinage de moules Structure à double colonne entièrement symétrique, base et colonne en fonte minérale (Granite), broche à grande vitesse de 45 000 tr/min avec refroidissement du noyau pour éviter la production de chaleur et les vibrations. Capacité d'usinage de haute précision stable et à long terme. Technologies CNC/logiciels développées pour l'usinage à grande vitesse de matrices et de moules, en particulier dans le domaine de l'usinage de formes libres. L'ensemble des fonctions permet une productivité élevée et une excellente qualité des surfaces usinées.
