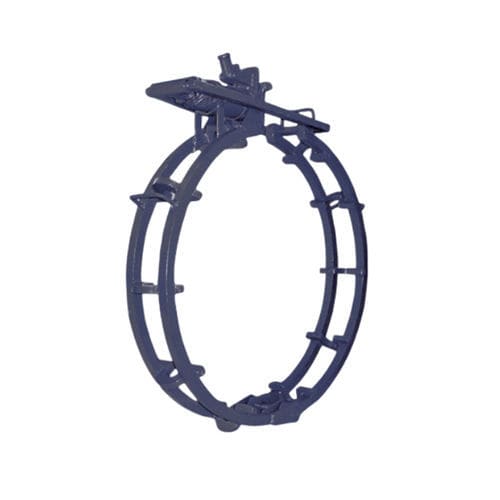

Pince hydraulique de tuyaux H series

Description du produit
Le serre-cerclage hydraulique Mathey Dearman utilise un mécanisme de fermeture hydraulique robuste pour fournir la force supplémentaire nécessaire à l'alignement des tuyaux de grand diamètre et permet un dégagement rapide de la pince pour une manutention efficace. Disponible pour diamètres 16–60" (406–1 524 mm), la pince autorise le soudage en pleine circonférence avec le choix de la barre transversale adapté.

Disponibilité
EN STOCK UNIQUEMENT AMÉRIQUES

Avantages produit

• Vérin hydraulique 12 t inclus pour une force de serrage élevée
• Disponible sur demande avec plusieurs configurations de barres transversales
• Barres transversales sans pointage (arquées) permettant un cordon de soudure complet sans retirer la pince, améliorant la continuité et la productivité de la soudure
• Barres droites de type tack avec extrémités évasées pour faciliter la mise en position des tuyaux et permettre le retrait après le pointage pour finir la soudure
• Barres transversales disponibles en acier inoxydable pour applications sur aciers inox et alliages spéciaux

Spécifications (modèles et diamètres)
MODÈLE HYDRAULIQUE TACK | DIAMÈTRE POUCES | DIAMÈTRE MM
01.0505.H16 | 16" | 406 mm
01.0505.H18 | 18" | 457 mm
01.0505.H20 | 20" | 508 mm
01.0505.H22 | 22" | 559 mm
01.0505.H24 | 24" | 610 mm
01.0505.H26 | 26" | 660 mm
01.0505.H28 | 28" | 711 mm
01.0505.H30 | 30" | 762 mm
01.0505.H32 | 32" | 812 mm
01.0505.H34 | 34" | 864 mm
01.0505.H36 | 36" | 914 mm
01.0505.H38 | 38" | 965 mm
01.0505.H40 | 40" | 1 016 mm
01.0505.H42 | 42" | 1 067 mm
01.0505.H48 | 48" | 1 219 mm
01.0505.H54 | 54" | 1 372 mm
01.0505.H60 | 60" | 1 524 mm

Caractéristiques techniques

• Plage: 16–60" (406–1 524 mm)
• Vérin hydraulique: capacité 12 t (vérin inclus)
• Mécanisme de fermeture: fermeture hydraulique robuste pour une force accrue et un dégagement rapide
• Options de barres transversales: sans pointage (arquées) et type tack droit (extrémités évasées)
• Matériaux des barres: options standard et inox pour alliages spéciaux
• Utilisation prévue: aligner et reformer des tuyaux de grand diamètre ou endommagés; permet le soudage en pleine circonférence avec la barre transversale appropriée
• Modèles / références: 01.0505.H16, 01.0505.H18, 01.0505.H20, 01.0505.H22, 01.0505.H24, 01.0505.H26, 01.0505.H28, 01.0505.H30, 01.0505.H32, 01.0505.H34, 01.0505.H36, 01.0505.H38, 01.0505.H40, 01.0505.H42, 01.0505.H48, 01.0505.H54, 01.0505.H60
