Pince hydraulique de tuyaux 01 series

Présentation du produit

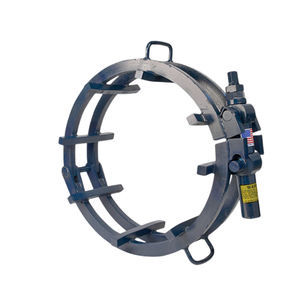

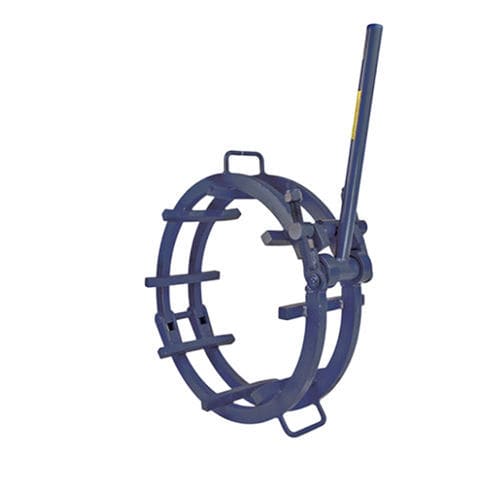

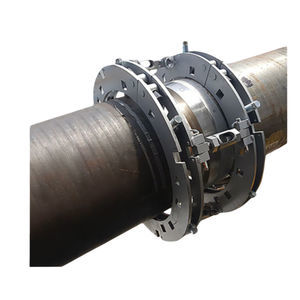

Les pinces à cage Mathey Dearman sont proposées en versions à levier manuel, cliquet et hydraulique, en variantes "tack" ou sans tack. Elles assurent l'alignement des tuyaux pour le soudage jusqu'à Schedule 80 et couvrent les diamètres 2"–60" / 60.3–1 524 mm.

Conseils d'utilisation
Les pinces à cage sont conçues uniquement pour l'alignement des tuyaux et ne servent pas à reformer le tube. Chaque taille de pince correspond à un diamètre de tuyau spécifique. Si le diamètre extérieur du tuyau varie de plus de ±3/16" / 5 mm par rapport au diamètre indiqué, l'alignement peut être inexact.

Avantages produit

• Points de contact en inox et options pour diamètres non standard disponibles sur demande. Ajouter "SS" à la référence pour les points de contact en acier inoxydable.
• Les barres transversales sans tack sont arquées pour permettre une soudure en pleine circonférence sans retirer la pince, facilitant le processus de soudage.
• Les barres transversales de type tack, droites, ont des extrémités évasées pour faciliter la mise en position et le serrage ; la pince est retirée après le pointage pour terminer la soudure.
• Les barres transversales tack et sans tack peuvent être fournies en acier inoxydable pour les applications en alliages spéciaux.

Table — Modèle manuel Tack / Taille du tuyau
MODELE MANUEL TACK | TAILLE DU TUYAU
01.0505.001 — 2" / 60.3 mm
01.0505.002 — 3" / 88.9 mm
01.0505.003 — 3.5" / 101.6 mm
01.0505.004 — 4" / 114.3 mm
01.0505.006 — 6" / 168.2 mm
01.0505.008 — 8" / 219 mm
01.0505.010 — 10" / 273 mm
01.0505.012 — 12" / 323.8 mm
01.0505.014 — 14" / 356 mm
01.0505.016 — 16" / 406 mm
01.0505.018 — 18" / 457 mm
01.0505.020 — 20" / 508 mm
01.0505.022 — 22" / 559 mm
01.0505.024 — 24" / 610 mm
01.0505.026 — 26" / 660 mm
01.0505.028 — 28" / 711 mm
01.0505.030 — 30" / 762 mm
01.0505.032 — 32" / 813 mm
01.0505.034 — 34" / 864 mm
01.0505.036 — 36" / 914 mm
01.0505.038 — 38" / 965 mm
01.0505.040 — 40" / 1 016 mm
01.0505.042 — 42" / 1 067 mm
01.0505.048 — 48" / 1 219 mm
01.0505.054 — 54" / 1 372 mm
01.0505.060 — 60" / 1 524 mm

Caractéristiques techniques

• Plage: 2"–60" / 60.3–1 524 mm
• Modèles disponibles: levier manuel, cliquet, hydraulique
• Variantes: barres transversales tack et sans tack
• Usage prévu: alignement de tuyaux uniquement (pas pour reformer)
• Tolérance d'ajustement: ±3/16" / 5 mm
• Compatibilité Schedule: aligne jusqu'à Schedule 80
• Options matériaux: points de contact et barres transversales en acier inoxid able sur demande (ajouter "SS" à la référence)
• Chaque taille de pince correspond à un diamètre de tuyau unique
