Collier de serrage pour tube à vis D2 series

en métalen acier inoxydablepour usage intensif

Description du produit

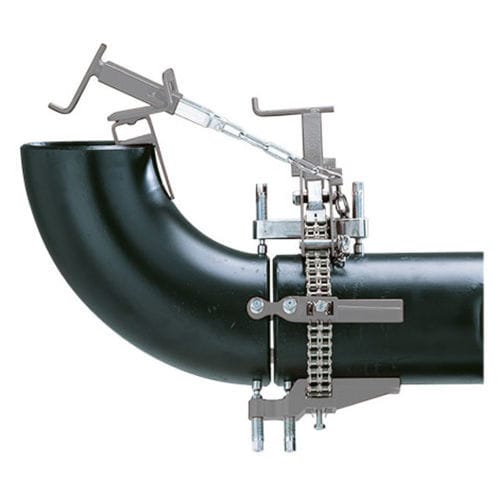

Le Sturdi Clamp de Mathey Dearman est un serre-tube à chaîne conçu pour l'alignement et la reforme de tuyaux de classe schedule 40 et inférieurs, ainsi que pour coudes, tés, brides et bouchons. Un même serre-tube couvre une large plage de diamètres (1–72 po / 33,4–1 828,8 mm) selon la configuration. Disponible avec chaîne en acier au carbone nickelée ou chaîne en acier inoxydable ; les jackscrews, barres et bloc principal sont en acier inoxydable. Les barres de levage surélevées et le bloc principal permettent la reforme des deux côtés du joint de soudure et autorisent le soudage sur toute la circonférence avec le serre-tube en place.

Caractéristiques et avantages

• Alignement de précision – Les doubles jackscrews positionnés autour du diamètre extérieur fournissent un alignement et une reforme avec une précision jusqu'à 0,5 mm pour les diamètres internes ou externes.
• Reformabilité – Capacité de reformer de chaque côté du joint de soudure pour les tuyaux schedule 40 ; aligne divers épaisseurs de paroi, coudes, tés et raccords.
• Polyvalent – La conception à chaîne permet l'alignement et la reforme de coudes, tés et raccords que les serre-cages ne peuvent pas gérer ; un serre-tube à chaîne peut remplacer plusieurs serre-cages.
• Barres de vérin indépendantes surélevées – Les barres à double jackscrew « haute élévation » offrent un dégagement supplémentaire pour le chalumeau/la baguette ; chaque jackscrew dispose de pieds pivotants indépendants pour surfaces inégales.
• Grande plage d'utilisation – Les modèles couvrent de larges plages de diamètres selon la configuration de la pièce.
• Sécurisé – Utilisé avec le dispositif de niveau et de support (vendu séparément), coudes, tés et raccords sont maintenus en sécurité pendant l'alignement.

Inclus avec chaque Sturdi Clamp

• Chaîne à rouleaux duplex en acier au carbone nickelé ou en acier inoxydable
• Barres jackscrew en acier inoxydable simple ou double (quantité selon spécifications)
• Bloc principal en acier inoxydable
• Barre de rupture jackscrew et douille
• Caisse de rangement robuste
• Pièces et manuel d'utilisation

Applications / Remarques
Des exemples d'ajustements typiques sont fournis par le fabricant. Chaque serre-tube est livré avec les accessoires nécessaires pour les ajustements standards et une caisse en acier. Le dispositif de niveau et de support n'est pas inclus et doit être acheté séparément. Les calculs sont basés sur une résistance à la traction du tuyau de 45 000 psi (3 168 kg/cm²).

Caractéristiques techniques

• Nom du modèle : Sturdi Clamp (Sturdi Pipe Chain Clamp)
• Fabricant / Marque : Mathey Dearman
• Invention : 1930
• Options de matériau : chaîne en acier au carbone nickelée ou chaîne en acier inoxydable ; jackscrews, barres et bloc principal en acier inoxydable
• Couverture des tailles : un seul serre-tube couvre une large plage ; les références spécifiques couvrent les plages ci-dessous
• Configurations (exemples) : D250-SC | 4 barres | 1–12 po (25,4–304,8 mm) | reforme/alimente à schedule 40/80 | DA-600S jackbar | DA-100 bloc principal | DA-300 chaîne
• D250-SCSS | 4 | 1–12 po (25,4–304,8 mm) | 40/80 | DA-600S | DA-100 | DA-300S
• D249-SC | 7 | 4–20 po (101,6–508 mm) | 40/80 | DA-600S | DA-100 | DA-300
• D249-SCSS | 7 | 4–20 po (101,6–508 mm) | 40/80 | DA-600S | DA-100 | DA-300S
• D235-SCSS | 8 | 10–36 po (254–914,4 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• D236-SCSS | 13 | 10–54 po (254–1 371,6 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• D237-SCSS | 16 | 10–72 po (254–1 828,8 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• Remarque : les configurations marquées SCSS conviennent pour l'acier inoxydable
• Accessoires : dispositif de niveau et de support (vendu séparément)
