Collier de serrage pour tube à vis EZDCC series

en acier inoxydableen métalpour tuyaux doubles

Description du produit

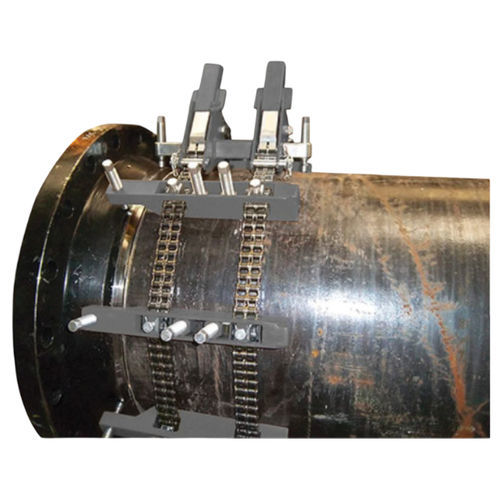

Le serre-tube à chaîne double EZ Fit est une pince à double chaîne pour l'alignement et le reformage de tuyaux et récipients, y compris coudes, téés et raccords. La gamme couvre 10–240 po (273–6 100 mm) et permet le reformage des parois jusqu'au schedule 80. Les barres de vérin indépendantes avec trois vis sans fin pivotantes et les blocs principaux doubles offrent un contrôle précis pour des opérations que les pinces à cage ne peuvent pas réaliser.

Avantages produit

• Conception à double chaîne pour l'alignement et le reformage sur une large plage de diamètres
• Alignement précis — les barres de vérin disposées autour du diamètre extérieur assurent une précision de reformage de 0,5 mm pour les diamètres internes et externes
• Capacité — reforme les deux côtés des joints de soudure et prend en charge les parois jusqu'au schedule 80, ainsi que les coudes et téés
• Adaptabilité — la configuration par chaîne permet d'aligner des coudes, téés et raccords complexes que la pince à cage ne peut pas gérer
• Barres de vérin indépendantes — chaque barre comporte trois vis filetées pivotantes pour s'adapter aux surfaces irrégulières
• Compatibilité accessoires — prend en charge dispositif de mise à niveau et de support ; les tailles supérieures utilisent des palans à câble

Le serre-tube à chaîne double EZ Fit inclut

• Longueur de chaîne adaptée à la plage de tuyaux
• Barres de vérin extra renforcées listées selon la plage
• Nombre de blocs principaux listé selon la plage
• Deux réglages fins
• Dispositif de mise à niveau et de support (les grandes pinces sont fournies avec palan à câble)
• Clé pour vis de réglage
• Mode d'emploi et coffret de rangement résistant

Optionnel

• Clé dynamométrique (150 Nm) pour la tension correcte de la chaîne
• Vis d'espacement en acier carbone ou inox
• Barres de vérin et vis supplémentaires
• Chaîne supplémentaire

Spécifications (tableau)

• EZDCC36 | 10–36 po (273–915 mm) | 9 barres de vérin | 1 bloc principal | 100 kg (220 lb)
• EZDCC36SS | 10–36 po (273–915 mm) | 9 | 1 | 100 kg (220 lb)
• EZDCC48 | 10–48 po (273–1 220 mm) | 12 | 1 | 126 kg (278 lb)
• EZDCC48SS | 10–48 po (273–1 220 mm) | 12 | 1 | 126 kg (278 lb)
• EZDCC54 | 10–54 po (273–1 375 mm) | 14 | 1 | 136 kg (300 lb)
• EZDCC54SS | 10–54 po (273–1 375 mm) | 14 | 1 | 136 kg (300 lb)
• EZDCC60 | 10–60 po (273–1 525 mm) | 16 | 1 | 149 kg (328 lb)
• EZDCC60SS | 10–60 po (273–1 525 mm) | 16 | 1 | 149 kg (328 lb)
• EZDCC72 | 10–72 po (273–1 830 mm) | 20 | 1 | 176 kg (387 lb)
• EZDCC72SS | 10–72 po (273–1 830 mm) | 20 | 1 | 176 kg (387 lb)
• EZDCC84 | 10–84 po (273–2 135 mm) | 24 | 2 | 200 kg (442 lb)
• EZDCC84SS | 10–84 po (273–2 135 mm) | 24 | 2 | 200 kg (442 lb)
• EZDCC96 | 10–96 po (273–2 440 mm) | 28 | 2 | 226 kg (498 lb)
• EZDCC96SS | 10–96 po (273–2 440 mm) | 28 | 2 | 226 kg (498 lb)
• EZDCC108 | 10–108 po (273–2 745 mm) | 32 | 2 | 251 kg (554 lb)
• EZDCC108SS | 10–108 po (273–2 745 mm) | 32 | 2 | 251 kg (554 lb)
• EZDCC120 | 10–120 po (273–3 050 mm) | 36 | 2 | 277 kg (610 lb)
• EZDCC120SS | 10–120 po (273–3 050 mm) | 36 | 2 | 277 kg (610 lb)
• EZDCC132 | 10–132 po (273–3 355 mm) | 39 | 2 | 299 kg (660 lb)
• EZDCC132SS | 10–132 po (273–3 355 mm) | 39 | 2 | 299 kg (660 lb)
• EZDCC144 | 10–144 po (273–3 715 mm) | 42 | 2 | 322 kg (710 lb)
• EZDCC144SS | 10–144 po (273–3 715 mm) | 42 | 2 | 322 kg (710 lb)
• EZDCC168 | 10–168 po (273–4 270 mm) | 48 | 3 | 367 kg (810 lb)
• EZDCC168SS | 10–168 po (273–4 270 mm) | 48 | 3 | 367 kg (810 lb)
• EZDCC192 | 10–192 po (273–4 880 mm) | 54 | 3 | 410 kg (910 lb)
• EZDCC192SS | 10–192 po (273–4 880 mm) | 54 | 3 | 410 kg (910 lb)
• EZDCC216 | 10–216 po (273–5 490 mm) | 60 | 3 | 455 kg (1 010 lb)
• EZDCC216SS | 10–216 po (273–5 490 mm) | 60 | 3 | 455 kg (1 010 lb)
• EZDCC240 | 10–240 po (273–6 100 mm) | 66 | 3 | 500 kg (1 110 lb)
• EZDCC240SS | 10–240 po (273–6 100 mm) | 66 | 3 | 500 kg (1 110 lb)
• * Convient pour acier inoxydable. Tailles plus grandes sur demande

Spécifications techniques

• Nom du modèle : EZ Fit Double Pipe Chain Clamp
• Application : Alignement et reformage de tuyaux et récipients, y compris coudes, téés et raccords
• Plage couverte : 10–240 po (273–6 100 mm)
• Capacité de paroi : Jusqu'au schedule 80 (reforme les deux côtés du joint de soudure)
• Précision d'alignement : Within 0.5 mm pour diamètres internes/externes des deux tuyaux
• Barres de vérin : Barres indépendantes extra renforcées ; chaque barre avec trois vis pivotantes
• Options de chaîne : Acier carbone et acier inoxydable (modèles inox avec points de contact inox pour soudage de matériaux exotiques)
• Accessoires : Dispositif de mise à niveau et de support (palans à câble pour grandes tailles), clé dynamométrique option (150 Nm), barres/vis supplémentaires, chaîne supplémentaire, vis d'espacement
• Livraison : Fourni dans un coffret de rangement durable ; clé dynamométrique optionnelle pour tension correcte de la chaîne
• Remarque disponibilité : NOT STOCKED IN THE AMERICAS
