Crapaud de fixation R0 series

Présentation du produit

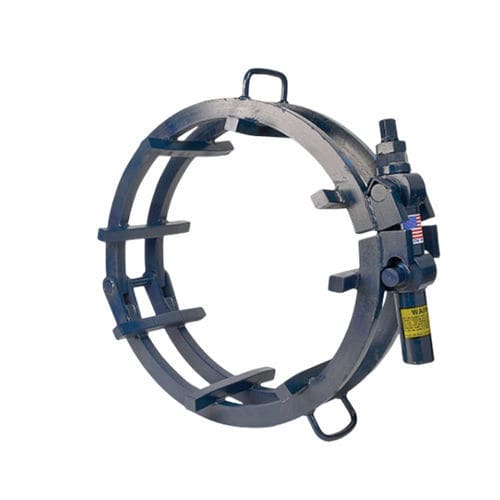

La pince à cage à cliquet Mathey Dearman utilise un système de fermeture à cliquet pour fournir la force supplémentaire nécessaire à l'alignement des tuyaux de grand diamètre. Conçue pour des diamètres de 14 – 60" (356 – 1 524 mm). Le cliquet se commande séparément.

Disponibilité
EN STOCK UNIQUEMENT DANS LES AMÉRIQUES.

Avantages produit

• DISPONIBLE SUR DEMANDE
• Les barres transversales sans pointage sont arquées pour permettre une soudure en plein cercle sans retirer la pince, améliorant la continuité et l'efficacité de la soudure.
• CONCEPTS DE BARRES TRANSVERSALES DE LA PINCE
• Les barres transversales de type pointage, droites, ont des extrémités évasées pour faciliter la mise en position des tuyaux et leur serrage ; la pince est retirée après le pointage pour terminer la soudure.
• Barres transversales disponibles en acier inoxydable pour applications en acier inoxydable et alliages spéciaux.

Le cliquet se commande séparément
Les ensembles cliquet et les poignées ne sont pas inclus et doivent être commandés en complément de la pince.

Spécifications - Modèles Ratchet Tack / Tailles de tuyau
RATCHET TACK MODEL | PIPE SIZE INCH | PIPE SIZE MM
01.0505.R06 | 6" | 168.2 mm
01.0505.R08 | 8" | 219 mm
01.0505.R10 | 10" | 273 mm
01.0505.R12 | 12" | 323.8 mm
01.0505.R14 | 14" | 356 mm
01.0505.R16 | 16" | 406 mm
01.0505.R18 | 18" | 457 mm
01.0505.R20 | 20" | 508 mm
01.0505.R22 | 22" | 559 mm
01.0505.R24 | 24" | 610 mm
01.0505.R26 | 26" | 660 mm
01.0505.R28 | 28" | 711 mm
01.0505.R30 | 30" | 762 mm
01.0505.R32 | 32" | 812 mm
01.0505.R34 | 34" | 864 mm
01.0505.R36 | 36" | 914 mm
01.0505.R38 | 38" | 965 mm
01.0505.R40 | 40" | 1 016 mm
01.0505.R42 | 42" | 1 067 mm
01.0505.R48 | 48" | 1 219 mm

Options de poignée pour cliquet
01.0505.R01 | Poignée cliquet 3/4" (pince 4 – 8")
01.0505.R02 | Poignée cliquet 7/8" (pince 10 – 42")
01.0505.R03 | Poignée cliquet 1" (pince 44"+)

Caractéristiques techniques

• Nom du modèle : Ratchet Cage Clamp
• Marque : Mathey Dearman
• Plage : 14 – 60" / 356 – 1 524 mm (modèles Ratchet Tack spécifiques listés de 6" à 48" avec codes)
• Cliquez vendu séparément ; options de poignée : 3/4", 7/8", 1" selon la taille de la pince
• Conceptions de barres transversales : sans pointage (arqué) et type pointage droit (extrémités évasées)
• Barres transversales disponibles en acier inoxydable pour applications en inox et alliages spéciaux (disponibles sur demande)
• Le design sans pointage permet une soudure en plein cercle sans retirer la pince
• Stockage : uniquement en stock dans les Amériques
