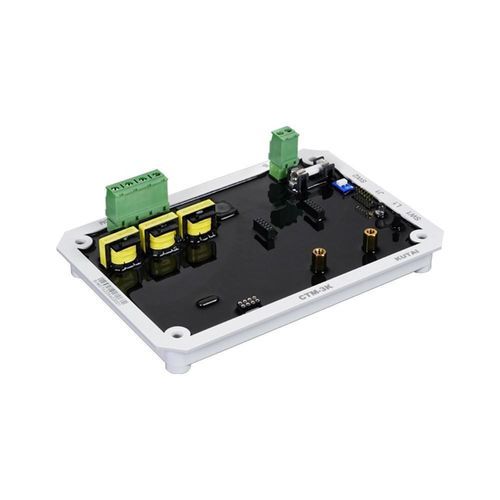

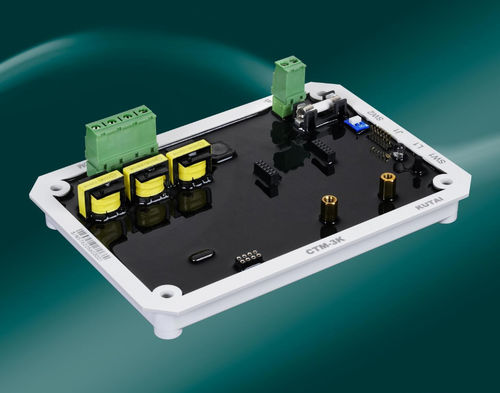

Module de communication 2 ports CTM-3K

pour la transmission de donnéesà distancepour télécommande

Présentation du produit
Le CTM-3K est une unité intégrée de détection de courant avec interface d'installation de modules KCU pour les contrôleurs KUTAI. Il prend en charge les réseaux monophasés et triphasés et affiche le courant de charge. Compatible avec les TC standard : primaire 50–3000 A, secondaire sélectionnable 1 A ou 5 A. Le câble de communication possède un connecteur codé pour une installation plug-and-play et l'appareil détecte et affiche automatiquement l'état de connexion sans configuration supplémentaire. Il offre deux emplacements pour modules KCU afin de connecter simultanément des communications à distance pour un système de surveillance stable.

Caractéristiques

• Interface intégrée de détection de courant et de communication KCU pour réduire l'encombrement et le câblage
• Affichage du courant de charge pour systèmes monophasés et triphasés
• Plage CT primaire 50–3000 A ; secondaire sélectionnable 1 A ou 5 A
• Bouton d'étalonnage zéro pour courant à vide
• Détection automatique de connexion et affichage d'état après installation
• Prend en charge l'installation de deux modules KCU pour communication distante
• Connecteur codé pour éviter les inversions de connexion
• Voyants LED pour alimentation et état de connexion (Vert fixe : alimentation DC ON ; Rouge fixe : connexion au contrôleur interrompue ; Vert clignotant : fonctionnement normal (CT secondaire 1 A) ; Rouge clignotant : fonctionnement normal (CT secondaire 5 A))

Spécifications

• Alimentation : 9–36 Vdc
• Précision affichage courant : 50–3000 A ±1,5 %
• Puissance dissipée à vide : < 1 W @ 12 Vdc
• Charge nominale CT : > 5 VA

Spécifications physiques

• Dimensions : 162,0 × 112,0 × 41,2 mm (6,38 × 4,41 × 1,62 in)
• Poids : 329 g ±2 % (0,73 lb ±2 %)

Environnement

• Température de fonctionnement : -20 à +60 °C
• Température de stockage : -30 à +80 °C
• Humidité relative : ≤95 %

Accessoires

• Standard : HU-050-KCU-09 (faisceau 500 mm) ×1
• Option : HU-100-KCU-09 (faisceau 1000 mm)

Caractéristiques techniques

• Modèle : CTM-3K
• Marque : KUTAI
• Alimentation : 9–36 Vdc
• Plage d'affichage du courant : 50–3000 A ±1,5 %
• Secondaire CT sélectionnable : 1 A ou 5 A
• Puissance dissipée à vide : < 1 W @ 12 Vdc
• Charge nominale CT : > 5 VA
• Dimensions : 162,0 × 112,0 × 41,2 mm
• Poids : 329 g ±2 %
• Température de fonctionnement : -20 à +60 °C
• Température de stockage : -30 à +80 °C
• Humidité relative : ≤95 %
