Aperçu

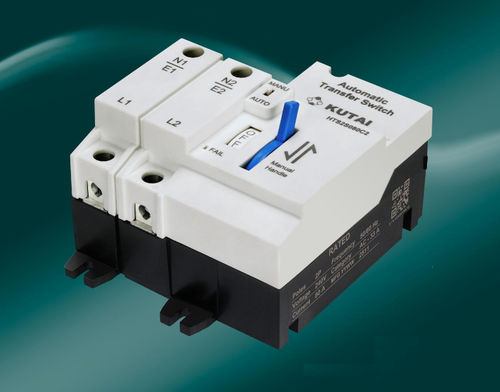

Le commutateur de transfert automatique (ATS) résidentiel HTS intègre le mécanisme de commutation et un contrôleur à microcontrôleur dans une seule unité compacte. Sa hauteur est équivalente aux MCCB de type BH pour une installation directe dans les tableaux de distribution domestiques. Configurations disponibles : 2P 80A 110V, 2P 80A 220V, 3P 80A 220V (monophasé 3 fils) et 3P 80A 220V (triphasé 3 fils). Lors du transfert, une pause intermédiaire « les deux sources OFF » assure le temps d'extinction de l'arc, permettant une commutation en charge sûre à la tension et au courant nominal. Applications typiques : bâtiments résidentiels, stations de base télécom et petits systèmes renouvelables.

Brevets
U.S. Pat. No. En attente
TAIWAN Pat. No. I923250
CHINA Pat. No. ZL 2025 2 0003676.X

Principales caractéristiques

• Commutation en charge sous tension et courant nominal.
• Position OFF double alimentation intermédiaire pour extinction d'arc lors du changement de source.
• Design tout‑en‑un : commutateur et contrôleur microcontrôleur intégrés.
• Sélecteur AUTO/MANU avec possibilité d'actionner la poignée en mode MANU.
• Quatre fusibles intégrés à haute capacité de coupure.
• Cosses mécaniques pour connexion directe des conducteurs (pas de cosses à sertir requises).
• Fenêtre indicatrice de position offrant une visualisation claire de l'état de conduction.
• LED d'indication de défaillance de transfert et délai de confirmation de 2 s sur coupure/rétablissement d'alimentation pour éviter les commutations inutiles.
• Mécanisme de commutation durable : durée de vie > 6 000 cycles.
• Conforme IEC 60947‑6‑1 et catégorie d'utilisation AC‑33A ; retardance au feu UL94‑V0.
• Module optionnel RS‑80 pour démarrage à distance du groupe électrogène (contact sec distant et sorties de signal).

Spécifications

• Tension de fonctionnement (Ue) : 2P 110V : 90–125 Vac; 2P/3P 220V : 180–250 Vac
• Courant nominal (Ie) : 80 A
• Fréquence de fonctionnement : 45–65 Hz
• Consommation statique : < 0,3 W
• Délai de changement : réglable 2–30 s
• Catégorie de charge : AC‑33A
• Classification équipement : Classe PC

Numéros de modèle
HTS2S080C1 — 2P, 1 Phase 2 fils, 110Vac
HTS2S080C2 — 2P, 1 Phase 2 fils, 220Vac
HTS3S080C2 — 3P, 3 Phases 3 fils, 220Vac
HTS1S080C2 — 3P, 1 Phase 3 fils, 220Vac

Environnement

• Température de fonctionnement : -20 à +50 °C
• Température de stockage : -30 à +80 °C
• Humidité relative : jusqu'à 90 % max.

Spécifications physiques

• Dimensions 2P : 122.5 (L) x 103.0 (W) x 75.7 (H) mm
• Dimensions 3P : 122.5 (L) x 128.0 (W) x 75.7 (H) mm
• Poids 2P : 736 g ±2 %; 3P : 802 g ±2 %

Détails techniques

• Délai de confirmation : 2 s fixe (évite les transferts intempestifs)
• Durée de vie opérationnelle : >6 000 cycles
• Normes : IEC 60947‑6‑1, AC‑33A; UL94‑V0
