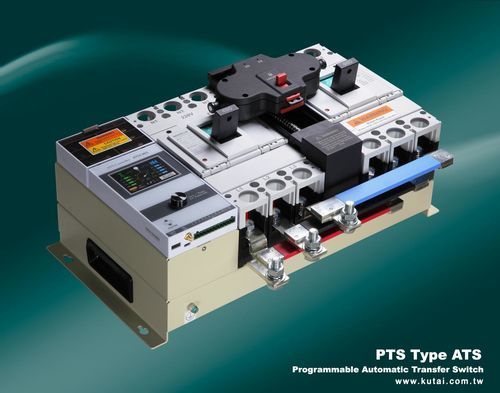

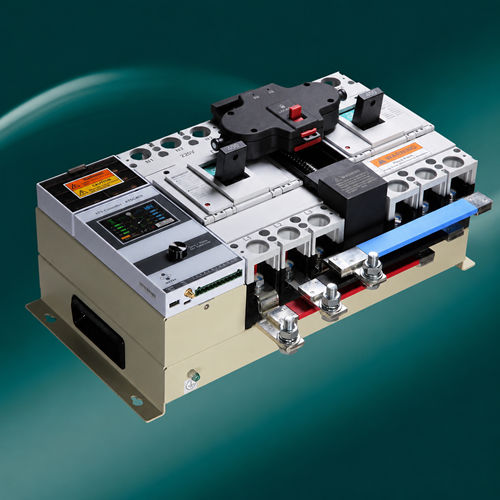

Commutateur de transfert automatique PTS Type ATS

manuelpour générateurpour alimentation de secours

Aperçu du produit
La série PTS est un commutateur de transfert automatique programmable (ATS) intégrant le commutateur et le contrôleur dans un seul ensemble compact pour une installation en armoire optimisée. Il surveille les sources réseau et groupe électrogène, affiche la tension triphasée, la fréquence et la séquence de phase, et permet la configuration locale ou à distance via Wi‑Fi et Bluetooth intégrés. L'écran couleur 3,5" propose des vues analogiques et numériques et une interface multilingue. Les journaux d'événements, les mises à jour de firmware et les tests automatiques programmables complètent les fonctions de contrôle.

Brevets

• TAIWAN Pat. No. I881448
• U.S. Pat. No. Pending
• CHINA Pat. No. Pending

Caractéristiques principales

• Contrôleur intégré au commutateur pour réduire l'encombrement et le temps d'installation
• Écran couleur 3,5" avec afficheur analogique et numérique ; interface multilingue
• Wi‑Fi et Bluetooth intégrés pour surveillance, configuration et mises à jour (mise à jour USB également possible)
• Surveillance des tensions triphasées, détection de perte de phase, fréquence et inversion de séquence
• Fonctionnement électrique et manuel avec verrouillage mécanique et électrique pour éviter la connexion simultanée réseau/générateur
• Dispositif Lockout–Tagout (LOTO) pour prévenir toute mise sous tension accidentelle
• Configuration sur panneau avant ou via smartphone par Bluetooth
• Contacts auxiliaires pour état réseau et générateur
• Programmation d'exercices automatiques (1–4 semaines)
• Stockage de journaux (jusqu'à 250 événements) et alarme sonore pour les défauts
• Option ATSC403B pour synchronisation et surveillance
• Conforme à IEC 60947-6-1, AC-33A et UL 1008 Type A
• Diagnostics à distance avec codes d'état des réglages, capteurs et tensions d'entrée

Spécification du commutateur principal (Classe CB uniquement)

• Nombre de pôles : 2P / 3P / 4P
• Tension d'isolement nominale Ui : 690 V
• Courant nominal Ie (ambiance) : 250 / 300 / 350 / 400 A (selon modèle)
• Capacité de coupure AC IEC 60947-2 Icu / Ics : 50 / 25 kA @ 220–240 V ; 30 / 15 kA @ 380–415 V ; 25 / 13 kA @ 440 V ; 20 / 10 kA @ 550 V

Spécification du commutateur principal (Classe PC uniquement)

• Nombre de pôles : 2P / 3P / 4P
• Tension d'isolement nominale Ui : 690 V
• Courant nominal Ie (ambiance) : 400 A
• Courant admettant une courte durée (lcw) : 10 kA @ 25 ms

Spécifications électriques

• Tension d'utilisation (Ue) : se référer à la désignation du modèle
• Fréquence nominale : 50/60 Hz
• Sortie signal démarrage à distance : 7 A @ 250 Vac max.
• Contact auxiliaire entrée réseau : 3 A @ 250 Vac max.
• Contact auxiliaire entrée groupe : 3 A @ 250 Vac max.

Réglages temporisateurs ajustables

• TDEN (Urgence → Réseau) : 0 à 999 s
• TDNE (Réseau → Urgence) : 0 à 250 s
• TDES (Délai démarrage moteur) : 0 à 15 s
• TDEC (Temps de refroidissement moteur) : 0 à 250 s
• TDOF (Pause en position OFF) : 0 à 99 s

Environnement

• Température de fonctionnement : -20 à +50 °C
• Température de stockage : -30 à +80 °C
• Humidité relative : jusqu'à 90 % (sans condensation)

Caractéristiques physiques

• Dimensions 2P/3P : 500,0 (L) × 376,0 (l) × 230,2 (H) mm ; 4P : 590,0 × 376,0 × 230,2 mm
• Poids : 2P : 17,9 kg ±2 % ; 3P : 19,9 kg ±2 % ; 4P : 24,4 kg ±2 %

Remarques

• Classe CB : Fournit une protection contre les surintensités ; les contacts principaux peuvent ouvrir et fermer des courants de court‑circuit.
• Classe PC : Peut établir et supporter un courant de court‑circuit de courte durée, mais n'est pas conçu pour couper ce courant.

Caractéristiques techniques (récapitulatif)

• Série : PTS Series
• Type de produit : Commutateur de transfert automatique programmable (ATS), 2P / 3P / 4P
• Tension d'isolement nominale : 690 V
• Options de courant nominal : 250, 300, 350, 400 A
• Tensions applicables : 100/110/120 ; 200/220/240 ; 380/415 ; 440/460/480 Vac (selon configuration)
• Écran 3,5" intégré, Wi‑Fi et Bluetooth, mise à jour firmware USB possible
• Stockage jusqu'à 250 journaux d'événements ; planification des exercices automatiques
• Normes : IEC 60947-6-1, AC-33A ; UL 1008 Type A
