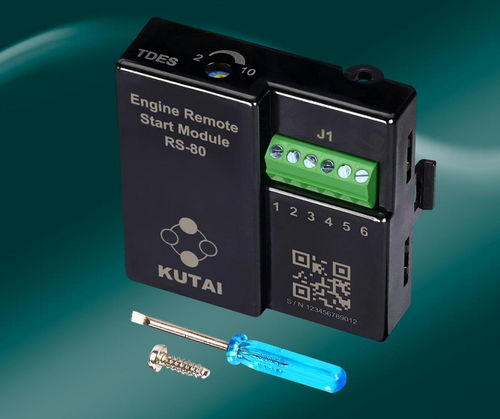

Commutateur de transfert automatique RS-80

pour montage sur panneaupour générateurpour alimentation de secours

Aperçu du produit Le RS-80 est un module de démarrage à distance conçu spécifiquement pour les interrupteurs de transfert automatique de la série HTS. Son design enfichable permet une connexion rapide à l'interrupteur principal, fournissant un contact sec pour le démarrage à distance du moteur et des sorties de signaux électriques pour l'utilitaire/générateur connecté à la charge. Ce design réduit le temps d'installation et simplifie le câblage. Le module est équipé de fusibles pour l'entrée d'alimentation DC et la sortie de contact de démarrage à distance, et dispose d'un boîtier en plastique classé UL94-V0 pour une sécurité et une durabilité accrues. Il offre un délai de démarrage réglable de 2 à 10 secondes et un temps de refroidissement fixe de 10 secondes, le rendant adapté à toutes les applications sur le terrain.

Caractéristiques

• Module optionnel pour interrupteur de transfert automatique série HTS
• Module enfichable pour une connexion rapide avec l'interrupteur principal
• Fournit un contact sec pour le démarrage à distance du moteur (plug and play, aucune configuration requise)
• Fournit des sorties de signaux électriques pour l'utilitaire et le générateur connecté à la charge
• Équipé de fusibles pour l'entrée d'alimentation DC et la sortie de contact de démarrage à distance
• Utilise un bornier à vis; pas de cosses à sertir requises
• Tous les matériaux plastiques sont conformes à la norme de résistance au feu UL94-V0

Spécifications électriques
Entrée d'alimentation DC : 9 à 36 Vdc
Délai de démarrage du moteur TDES : 2 à 10 secondes (réglable)
Délai de refroidissement du moteur TDEC : 10 secondes (fixe)
Sortie de contact de démarrage à distance : 4A @ 250Vac max.
Sorties de signaux électriques pour l'utilitaire connecté à la charge : sortie NPN 1.5A max.
Sorties de signaux électriques pour le générateur connecté à la charge : sortie NPN 1.5A max.
Consommation d'énergie statique : Moins de 0.3W
Calibre de fil applicable : 24 à 18 AWG

Environnement
Température de fonctionnement : -20 à +50 °C
Température de stockage : -30 à +80 °C
Humidité relative : 90% max.

Spécifications physiques
Dimensions : 56.5 (L) x 57.5 (W) x 16.5 (H) mm / 2.22 (L) x 2.26 (W) x 0.65 (H) pouce
Poids : 41 g +/- 2% / 0.09 lb +/- 2%

Accessoires
Vis autotaraudeuse à tête ronde M3L10 : 1 PCS
Tournevis à fente : 1 PCS (2.0 mm)

Spécifications techniques / Caractéristiques

• Conçu pour les interrupteurs de transfert automatique de la série HTS
• Connexion rapide enfichable
• Contact sec pour le démarrage à distance du moteur
• Sorties de signaux électriques pour l'utilitaire/générateur
• Fusibles pour l'entrée d'alimentation DC et la sortie de démarrage à distance
• Boîtier en plastique classé UL94-V0
• Délai de démarrage réglable : 2-10 secondes
• Temps de refroidissement du moteur : 10 secondes
• Consommation d'énergie statique : < 0.3W
• Température de fonctionnement : -20 à +50 °C
• Dimensions : 56.5 x 57.5 x 16.5 mm
• Poids : 41 g +/- 2%
