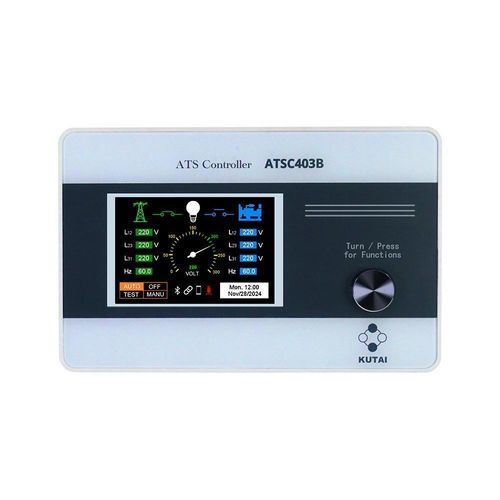

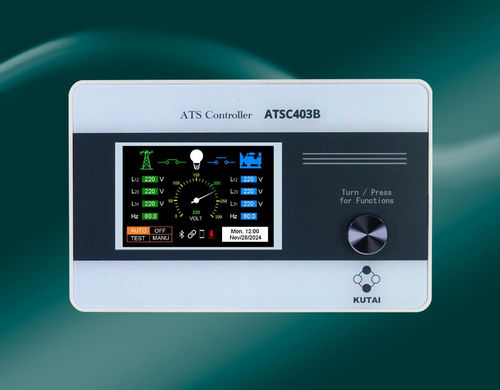

Module d'affichage LCD ATSC403B

couleurnumérique480x320

Présentation du produit
L'ATSC403B est un module d'affichage opérateur à distance pour contrôleurs PTS, conçu pour montage en panneau d'armoire. Il permet d'exploiter le système, de surveiller l'état réel de l'ATS et de configurer les paramètres sans ouvrir la porte de l'armoire, améliorant ainsi l'efficacité opérationnelle et la sécurité sur site.

Fonctionnalités

• Connecté au contrôleur PTS via deux câbles USB Type-C
• Contrôle par microcontrôleur avec indice de protection IP65 (étanche à la poussière et protégé contre les jets d'eau à basse pression)
• Écran LCD couleur 3,5 pouces (synchronisé avec le contrôleur PTS)
• Bouton rotatif multifonction pour régler tous les paramètres directement depuis le panneau
• Conception pour montage en panneau permettant l'exploitation et la surveillance depuis l'extérieur de l'enceinte
• Affichage numérique et analogique pour mesure en temps réel des valeurs électriques
• Interface multilingue disponible : chinois traditionnel, anglais, japonais, espagnol
• Alerte sonore pour tous les messages de défaut
• Détection de présence radar intégrée pour réveil automatique de l'écran

Spécifications
Tension de fonctionnement : 5Vdc
Consommation statique : < 0,8W
Résolution d'affichage : 480 × 320 pixels

Accessoires standard

• Agrafes de maintien : 2 pcs
• HU-100-TYPEC : câble USB Type-C 1000 mm

Accessoires optionnels

• HU-200-TYPEC : câble USB Type-C 2000 mm

Environnement
Température de fonctionnement : -20 à +50 °C
Température de stockage : -30 à +80 °C
Humidité relative : 90% max.

Spécifications physiques
Dimensions : 112,0 (L) × 176,0 (l) × 34,7 (H) mm (4.41 × 6.93 × 1.37 inch)
Découpe : 160,0 × 96,0 ±0,5 mm (6.22 × 3.78 ±0.02 inch)
Poids : 320 g ±2% (0.71 lb ±2%)

Détails techniques

• Modèle : ATSC403B
• Tension de fonctionnement : 5Vdc
• Consommation statique : < 0,8W
• Affichage : LCD couleur 3,5 pouces, 480 × 320 pixels
• Indice IP : IP65
• Interface utilisateur : bouton rotatif multifonction ; support multilingue (chinois traditionnel, anglais, japonais, espagnol)
• Connectivité : deux câbles USB Type-C vers le contrôleur PTS
• Détection de présence radar intégrée pour réveil automatique
• Alerte sonore pour les messages de défaut
• Accessoires standard : 2 agrafes de maintien, HU-100-TYPEC (1000 mm)
• Accessoire optionnel : HU-200-TYPEC (2000 mm)
• Température de fonctionnement : -20 à +50 °C ; Température de stockage : -30 à +80 °C ; Humidité relative : jusqu'à 90%
• Dimensions (L×l×H) : 112,0 × 176,0 × 34,7 mm ; Découpe : 160,0 × 96,0 ±0,5 mm ; Poids : 320 g ±2%
