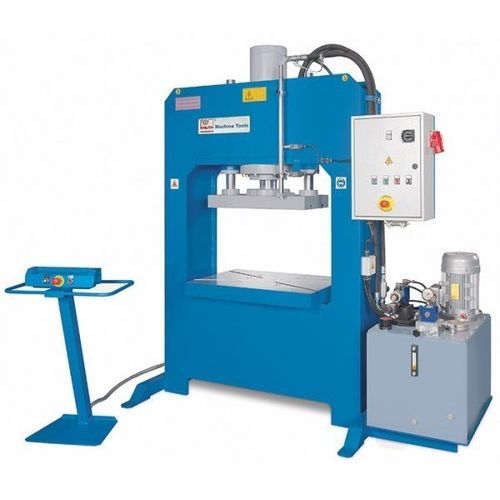

Presse hydraulique KP 70 A

de formaged'emboutissage profondà arcade

Description du produit
Le KP 70 A fait partie de la série KP-A de presses hydrauliques à cadre en H, fabriquées en Europe avec des composants fournis par des industriels reconnus. Conçu pour l'emboutissage profond, le formage et l'entaille, il offre une force nominale de 70 t. La machine dispose de grandes plaques de coulisseau et de table avec rainures en T pour le montage d'outils et d'une commande mobile deux‑mains pour une utilisation sécurisée.

Points forts

• Made in Europe
• Adaptée aux essais et à la production en série
• Conçue pour un fonctionnement en plusieurs équipes
• Intégration Industrie 4.0 possible
• Solutions sur mesure disponibles sur demande

Zone de travail
Force de pression : 70 t
Dimensions table : 800 mm x 500 mm
Course : 500 mm
Dimensions plaque du coulisseau : 700 mm x 350 mm
Largeur de passage : 900 mm
Vitesse de course : 5 mm/s

Avance rapide
Avance rapide : 24 mm/s

Puissance d'entraînement
Puissance moteur : 4 kW

Dimensions et poids
Dimensions globales (L x l x H) : 1,85 m x 1,04 m x 2,25 m
Poids : 1 450 kg

Détails produit

• Construction en acier soudé type bâti en H pour une grande rigidité et supporter la force nominale
• Cylindre principal hydraulique entraînant une épaisse plaque de coulisseau, guidée par des guidages circulaires autolubrifiants
• Table et plaque de coulisseau équipées de rainures en T pour le serrage des outils
• Pupitre mobile offrant flexibilité d'utilisation ; commandes complémentaires intégrées dans l'armoire
• Système hydraulique indépendant pour une maintenance simplifiée et un équilibre thermique
• Pompe hydraulique 2 étages pour avance rapide et vitesses de travail optimisées
• Surfaces de cylindre usinées avec précision et joints de haute qualité pour réduire l'usure
• Construction conforme aux normes de sécurité européennes applicables

Équipement standard

• Pupitre à deux mains
• Butées réglables pour montée/descente
• Manomètre
• Table supérieure mobile avec 2 guidages et rainures en T
• Fonctionnement automatique
• Retour automatique du vérin
• PLC Siemens
• Unité hydraulique avec changement automatique en 2 vitesses
• Contacteur de pression
• Minuterie
• Manuel opérateur

Équipement optionnel

• Barrière immatérielle L = 1 000 mm
• Mise à niveau vers Siemens KTP 700 Basic (HMI)
• Passage de 2 à 4 coulisseaux latéraux
• Compteur de pièces
• Échangeur air/huile avec soupape de décompression
• Soupape de décompression

Caractéristiques / spécifications techniques

• Série : KP-A (famille de presses hydrauliques à cadre en H)
• Force nominale de pression : 70 t
• Table (zone de travail) : 800 x 500 mm
• Plaque du coulisseau : 700 x 350 mm
• Course (déplacement du coulisseau) : 500 mm
• Vitesse de course : 5 mm/s
• Vitesse d'avance rapide : 24 mm/s
• Largeur de passage : 900 mm
• Puissance moteur : 4 kW
• Dimensions (L x l x H) : 1,85 m x 1,04 m x 2,25 m
• Poids machine : 1 450 kg
• Système hydraulique : unité séparée avec pompe 2 étages pour changement automatique de vitesse
• Commande : PLC Siemens (option HMI Siemens KTP 700 Basic)
• Montage d'outils : rainures en T sur la plaque et la table
