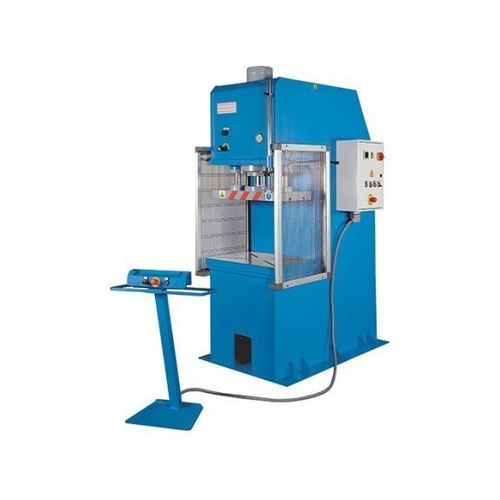

Presse hydraulique HPK 40 A

de formaged'emboutissage profondpour applications industrielles

Description
La série HPK A regroupe des presses hydrauliques à cadre en C destinées à l'emboutissage profond, au formage et à l'estampage. Fabriquées en Europe avec des composants répondant à des exigences strictes de qualité, les machines couvrent des forces nominales de 40 à 200 t. Grandes plaques de coulisseau et table de travail avec rainures en T pour le montage d'outils et de dispositifs. Une commande mobile à deux mains garantit la sécurité opérateur et la course est définie par des butées réglables. Des configurations sur mesure sont proposées selon les besoins du client.

Points forts

• Conception classique cadre en C pour accès et encombrement réduit
• Made in Europe avec construction soudée en acier
• Adaptée aux essais, au prototypage et à la production en série
• Prête pour intégration Industrie 4.0
• Solutions client spécifiques disponibles

Détails du produit

• Construction soudée en acier en forme de C dimensionnée pour la capacité nominale, offrant une grande rigidité
• Grandes plaques de coulisseau et table pour accepter des outils volumineux ou des montages multiples
• Technologie hydraulique offrant une flexibilité distance/temps de course pour divers procédés
• Vérin hydraulique puissant et deux guides circulaires autolubrifiants assurant un guidage précis et uniforme du coulisseau
• Surfaces de cylindre usinées avec précision et joints de haute qualité pour faible usure et longue durée de vie
• Ajustement rapide de la longueur de course via butées mécaniques faciles à régler
• Unité hydraulique compacte intégrée dans le châssis pour gain de place et accès pour maintenance
• Pompe hydraulique à 2 étages pour approche rapide et vitesses de travail optimisées
• Plaque de coulisseau et table équipées de rainures en T pour le serrage d'outils
• Commande mobile pour exploitation flexible; commandes supplémentaires intégrées dans l'armoire électrique
• Conception et composants conformes aux normes de sécurité européennes

Equipement de série

• Commande 2 mains
• Butées réglables de course haut/bas
• Manomètre
• Table supérieure mobile avec 2 guides et rainures en T
• Mode de fonctionnement automatique
• Retour automatique du vérin
• API Siemens
• Unité hydraulique avec changement automatique 2 vitesses
• Pressostat
• Minuterie
• Mode d'emploi

Equipement optionnel

• Barrière lumineuse L = 1 000 mm
• Mise à niveau vers commande numérique Siemens KTP 700 Basic
• Mise à niveau de 2 à 4 guides latéraux
• Compteur de pièces
• Échangeur air/huile avec valve de décompression
• Valve de décompression

Caractéristiques / spécifications techniques
Zone de travail
Capacité de presse: 40 t
Dimensions table: 700 mm x 500 mm
Course (max): 500 mm
Dimensions plaque de coulisseau: 700 mm x 350 mm
Porte à faux: 250 mm
Vitesse de course: 9 mm/s

Avance rapide
Avance rapide: 26 mm/s

Puissance d'entraînement
Puissance moteur: 4 kW

Dimensions et poids
Dimensions (L x l x H): 1,5 m x 1,0 m x 2,5 m
Poids: 1 500 kg

Caractéristiques techniques

• Modèle/série: HPK A series
• Fabrication: Europe (construction soudée en acier cadre en C)
• Force nominale de presse: 40 t
• Dimensions table: 700 mm x 500 mm
• Plaque coulisseau: 700 mm x 350 mm avec rainures en T
• Course (max): 500 mm
• Porte à faux: 250 mm
• Vitesse de course: 9 mm/s
• Avance rapide: 26 mm/s
• Puissance moteur: 4 kW
• Unité hydraulique: pompe 2 étages avec changement automatique de vitesse
• Caractéristiques: deux guides circulaires pour la parallélisme du coulisseau, guides autolubrifiants, surfaces de cylindre usinées, commande mobile, option PLC Siemens et préparation Industrie 4.0
• Empreinte (L x l x H): 1,5 m x 1,0 m x 2,5 m
• Poids approximatif: 1 500 kg
