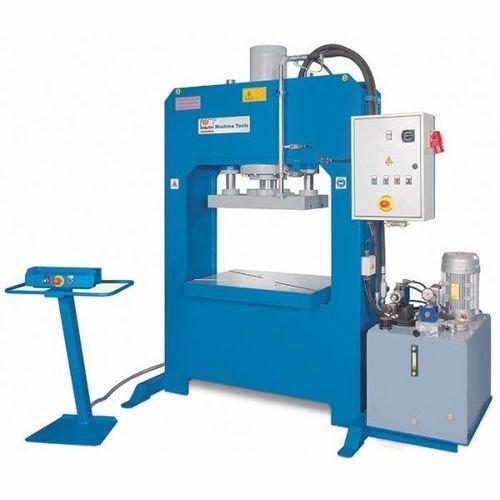

Presse hydraulique KP 100 A

à ébarberde formaged'emboutissage profond

Résumé
La série KP-A regroupe des presses hydrauliques à cadre en H, fabriquées en Europe pour des opérations industrielles telles que l'emboutissage profond, le formage et l'estampage. Conçue pour des forces de 40 à 300 t, la configuration KP 100 A fournit 100 t avec une course de 500 mm. Machine équipée de grandes plaques de coulisseau et d'une table à rainures en T pour le maintien des outils. La commande mobile à 2 mains garantit la sécurité de l'opérateur ; les butées de course sont réglables. Des configurations sur mesure sont disponibles selon l'application.

Points forts

• Made in Europe
• Convient pour essais et production en série
• Adaptée au fonctionnement en plusieurs équipes
• Option d'intégration Industrie 4.0
• Solutions spécifiques sur demande

Détails principaux

• Châssis en acier soudé en H pour grande rigidité et répartition optimisée des charges
• Grand vérin hydraulique actionnant une plaque de coulisseau épaisse guidée par des paliers circulaires autolubrifiants
• Table de travail et plaque de coulisseau munies de rainures en T pour serrage d'outils et gabarits
• Armoire et panneau de commande mobile pour une exploitation flexible
• Unité hydraulique fournie en module séparé pour un entretien simplifié et une stabilité thermique
• Pompe hydraulique à 2 vitesses pour approche rapide et vitesse de travail contrôlée
• Surfaces de cylindre usinées avec précision et joints de qualité réduisant l'usure
• Conception et composants conformes aux normes de sécurité européennes

Équipement de série

• Commande 2 mains
• Butées réglables pour montée/descente
• Manomètre
• Table supérieure mobile avec 2 guidages et rainures en T
• Mode de fonctionnement automatique
• Retour automatique du vérin
• Siemens PLC
• Unité hydraulique avec changement automatique 2 vitesses
• Pressostat
• Minuterie
• Manuel d'utilisation

Équipement optionnel

• Barrière immatérielle L = 1 000 mm
• Mise à niveau vers Siemens KTP 700 Basic pour contrôle numérique
• Passage de 2 à 4 guidages latéraux
• Compteur de pièces
• Échangeur air/huile avec valve de décompression
• Valve de décompression

Caractéristiques / spécifications techniques

• Capacité de presse : 100 t
• Dimensions table : 900 mm x 600 mm
• Course : 500 mm
• Dimensions plaque de coulisseau : 700 mm x 350 mm
• Largeur de passage : 1.050 mm
• Vitesse de course : 4 mm/s
• Avance rapide : 26 mm/s
• Puissance moteur : 4 kW
• Dimensions (L x l x H) : 2,08 m x 1,05 m x 2,26 m
• Poids : 2 300 kg
