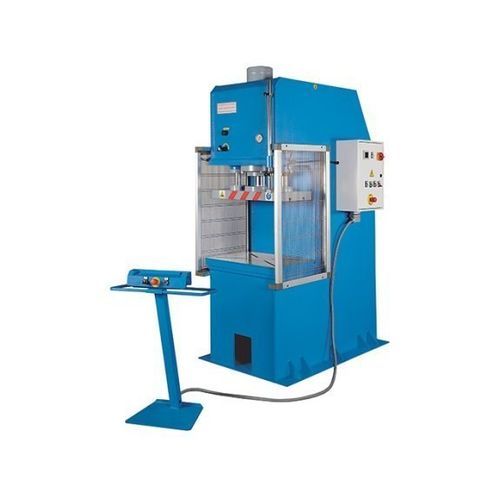

Presse hydraulique HPK 70 A

de formaged'emboutissage profondà col de cygne

Description
La presse hydraulique en bâti C HPK 70 A est conçue pour l’emboutissage profond, le formage et l’estampage avec une capacité nominale de 70 t. Fabriquée en Europe avec des composants usinés, elle dispose de grandes plaques de coulisseau, d’une table à rainures en T et d’une commande mobile à deux mains pour la sécurité de l’opérateur. Des butées réglables définissent la course; des solutions sur mesure sont disponibles sur demande.

Points forts

• Conception en bâti C pour un accès aisé aux outils
• Fabriquée en Europe selon des normes définies
• Adaptée aux essais et à la production en série
• Intégration Industrie 4.0 possible
• Solutions spécifiques sur demande

Détails produit

• Construction en acier soudée en forme de C, conçue pour la pleine capacité de la machine
• Grandes plaques de coulisseau et table de travail pour outils volumineux ou serrages multiples
• Cylindre hydraulique avec deux guides circulaires autolubrifiants pour une translation précise et uniforme
• Surfaces de cylindre usinées avec précision et joints de haute qualité pour une faible usure
• Ajustement rapide de la longueur de course par butées mécaniques facilement réglables
• Groupe hydraulique compact intégré et accessible dans le bâti
• Pompe hydraulique à 2 vitesses pour un rapide déplacement en Eilgang et une vitesse de travail optimisée
• Plaque de pression et table avec rainures en T pour le serrage des outillages
• Armoire de commande avec panneau mobile pour plus de flexibilité
• Composants conformes à des normes strictes et aux directives européennes de sécurité

Équipement standard

• Commande à deux mains mobile
• Butées réglables pour monter/descendre
• Manomètre
• Table supérieure mobile avec 2 guides et rainures en T
• Mode automatique
• Retour automatique du vérin
• PLC Siemens
• Unité hydraulique à changement automatique 2 vitesses
• Contacteur de pression
• Minuterie
• Manuel d'utilisation

Caractéristiques techniques

• Capacité de presse : 70 t
• Dimensions table : 700 mm x 500 mm
• Course : 500 mm
• Dimensions plaque du coulisseau : 700 mm x 350 mm
• Portée (porte-à-faux) : 250 mm
• Vitesse de course : 5 mm/s
• Avance rapide : 24 mm/s
• Puissance moteur : 4 kW
• Dimensions (L x l x h) : 1,5 m x 1 m x 2,5 m
• Poids : 2.100 kg
