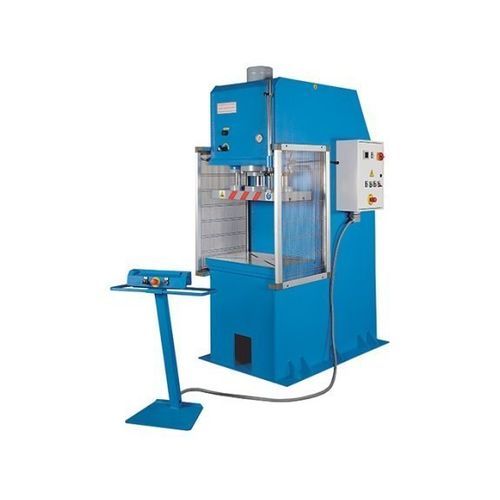

Presse hydraulique HPK 100 A

de formaged'emboutissage profondde production

Présentation

La série HPK A en construction cadre en C est conçue pour l’emboutissage profond, le formage et l’entaille. Le modèle HPK 100 propose une force nominale de 100 t, une grande plaque de coulisseau et une table 800 x 600 mm. Fabriquée en Europe avec des composants usinés, la machine dispose d’une course réglable, d’une commande mobile à 2 mains et d’options d’automatisation et d’intégration Industrie 4.0.

Points forts

• Cadre en C pour rigidité et accessibilité
• Fabrication européenne et composants de qualité
• Adaptée aux essais et à la production en série
• Commande mobile à deux mains pour la sécurité opérateur
• Personnalisation et intégration numérique disponibles

Détails produit

• Construction en acier soudé de type C, dimensionnée pour la capacité de la machine
• Grandes plaques de coulisseau et table pour accueillir gros outillages ou configurations multiples
• Vérin hydraulique puissant avec deux guides circulaires autolubrifiants pour un déplacement précis et uniforme
• Surfaces de cylindre usinées et joints de haute qualité pour réduire l’usure
• Réglage rapide de la longueur de course par butées mécaniques facilement positionnables
• Groupe hydraulique compact intégré dans le châssis pour un gain de place
• Pompe hydraulique 2 vitesses pour avances rapides et vitesses de travail optimales
• Plaque et table équipées de rainures en T pour le serrage des outils
• Pupitre mobile et commandes supplémentaires intégrées dans l’armoire
• Conception conforme aux directives européennes de sécurité

Equipement de série

• Pupitre de commande 2 mains
• Butées de course réglables
• Manomètre
• Plaque de coulisseau mobile avec 2 guides et rainures en T
• Mode automatique
• Retour automatique du vérin
• API Siemens
• Groupe hydraulique 2 vitesses avec changement automatique
• Pressostat
• Minuterie
• Mode d’emploi

Equipement optionnel

• Barrière lumineuse L = 1 000 mm
• Mise à niveau vers commande numérique Siemens KTP 700 Basic
• Passage de 2 à 4 guides latéraux
• Compteur de pièces
• Refroidisseur d’huile avec valve de décompression
• Valve de décompression

Caractéristiques techniques

• Force de presse : 100 t
• Dimensions table : 800 mm x 600 mm
• Course : 500 mm
• Dimensions plaque coulisseau : 700 mm x 350 mm
• Porte-à-faux : 300 mm
• Vitesse de course : 4 mm/s
• Avance rapide : 25 mm/s
• Puissance moteur : 4 kW
• Dimensions (L x l x H) : 1,9 m x 1,2 m x 2,6 m
• Poids : 3 400 kg
