Mandrin de serrage de pièce pour tournage interne DL206
de haute précisionpull-back3 mors

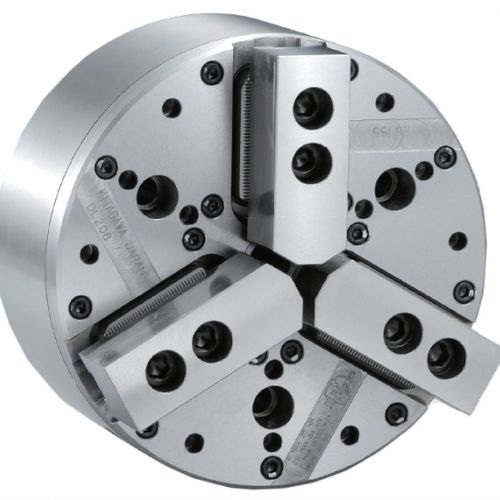

Mandrin de serrage de pièce pour tournage interne - DL206 - Kitagawa Europe - de haute précision / pull-back / 3 mors
Mandrin de serrage de pièce pour tournage interne - DL206 - Kitagawa Europe - de haute précision / pull-back / 3 mors
Mandrin de serrage de pièce pour tournage interne - DL206 - Kitagawa Europe - de haute précision / pull-back / 3 mors - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Applications
pour tournage interne
Autres caractéristiques
pull-back, de haute précision
Nombre de mors
3 mors
Diamètre de serrage

Min: 25 mm
(0,98 in)

Max: 140 mm
(5,51 in)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 6 000 rpm
(37 699 rad.min-1)

Description

Caractéristiques clés
  • Mandrin 3 mors à action par tirage conçu pour améliorer la précision et la production en série.
  • Diamètre : 169 mm
  • Passage en barre (mm) : 20
  • Course par mors (diamètre mm) : 5,8
  • Course du plongeur (mm) : 11,5
  • Vitesse max : 6000 tr/min
  • Poids net (avec mors doux) : 18 kg
  • Moment d'inertie : 0,080 kg·m2
  • Plage de serrage (mors standard) : Ø25–Ø140 mm
  • Plage de serrage (mors optionnels) : Ø25–Ø158 mm
  • Mors standard : SB06D1
  • Mors optionnels : SB06B1
  • Cylindre correspondant : Y1020R
  • Pression max (MPa) : Externe 2,7 / Interne 1,7
  • Force d'entrée min (kN) : 5
  • Pression min (MPa) : 0,9


Informations complémentaires
  • Montage : montage en retrait ; adaptateur supplémentaire requis.
  • Équipement standard : vis de montage, écrous en T et vis de fixation des mors. Inclus : écrou d'assemblage brut et clé de montage.
  • Utilisable avec mors durs et mors doux pour s'adapter aux différentes opérations d'usinage.


Spécifications techniques
  • Modèle : DL206
  • Type : Mandrin 3 mors à action par tirage
  • Diamètre nominal : 169 mm
  • Passage en barre : 20 mm
  • Plage de serrage (standard) : Ø25 (min) – Ø140 (max) mm
  • Plage de serrage (mors optionnels) : Ø25 – Ø158 mm
  • Course par mors (diamètre) : 5,8 mm
  • Course du plongeur : 11,5 mm
  • Max. input (Externe) : 19 kN
  • Max. input (Interne) : 12,6 kN
  • Force de serrage statique max (Externe) : 54 kN
  • Force de serrage statique max (Interne) : 36 kN
  • Vitesse max : 6000 tr/min
  • Poids net (avec mors doux) : 18 kg
  • Moment d'inertie : 0,080 kg·m2
  • Cylindre correspondant : Y1020R
  • Mors standard : SB06D1
  • Mors optionnels : SB06B1
  • Pression max (Externe / Interne) : 2,7 MPa / 1,7 MPa
  • Force d'entrée min : 5 kN
  • Pression min : 0,9 MPa
