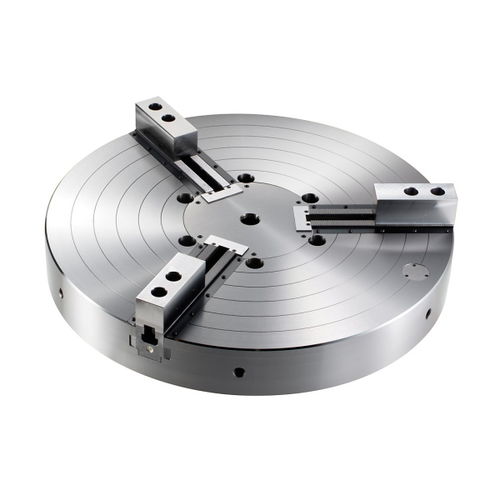

Mandrin automatique NV15

3 morsmotorisésans passage au centre

Présentation produit
Le Kitagawa NV15 est un mandrin de serrage vertical 3 mors, 381 mm, à centre fermé, conçu pour les tours verticaux (VTL). La série NV intègre un jointage renforcé autour de la mâchoire de base pour limiter la pénétration des copeaux et garantir un fonctionnement fiable en environnements d'usinage intensifs.

Caractéristiques principales

• Course de la mâchoire (diamètre) : 16 mm
• Course du piston : 35 mm
• Plage de serrage : 381 mm (max), 72 mm (min)
• Force maximale de traction du tirant : 82 kN
• Force maximale de serrage : 247 kN
• Vitesse maximale : 2900 rpm
• Poids (avec mors mous) : 133 kg
• Moment d'inertie : 2,580 kg·m2
• Cylindre compatible : Y2035R
• Pression maximale : 3,2 MPa
• Mors supérieurs durs compatibles : HB15N1
• Mors supérieurs mous compatibles : SB15N1
• Nez de broche : A2-15 (adaptateur monté)
• Étanchéité : équipé de joints racleurs pour limiter l'entrée de copeaux

Spécifications techniques

• Modèle : NV15
• Type : mandrin de serrage vertical 3 mors 381 mm, centre fermé
• Plage de serrage : 72 mm (min) à 381 mm (max)
• Course de la mâchoire (diamètre) : 16 mm
• Course du piston : 35 mm
• Force maximale de serrage : 247 kN
• Force maximale de traction du tirant : 82 kN
• Vitesse maximale : 2900 rpm
• Poids (avec mors mous) : 133 kg
• Moment d'inertie : 2,580 kg·m2
• Cylindre compatible : Y2035R
• Pression de service maximale : 3,2 MPa
• Mors supérieurs durs compatibles : HB15N1
• Mors supérieurs mous compatibles : SB15N1
• Nez de broche / Adaptateur : montage adaptateur A2-15 inclus

Applications et compatibilité
Destiné aux tours verticaux, le NV15 convient pour l'usinage de pièces de taille moyenne à grande dans l'automobile, l'aéronautique et l'usinage général lourd. Accessoires compatibles : cylindre Y2035R et mors HB15N1 / SB15N1. Le montage adaptateur A2‑15 est fourni ; les joints racleurs réduisent l'entrée de copeaux pour un entretien facilité.
