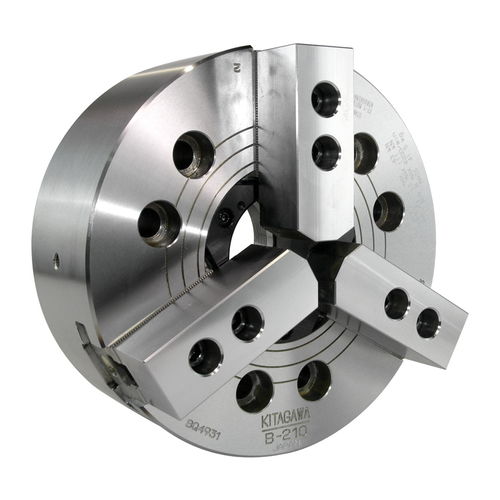

Mandrin de serrage de pièce pour applications de tournage B210

3 mors

Description
Le KITAGAWA B-210 est un mandrin de serrage 3 mors de 254 mm avec trou de passage de 75 mm et une vitesse maximale de 4200 tr/min. Conçu pour les applications d'usinage industriel, fabriqué en acier allié de haute qualité.

Principales caractéristiques

• Mandrin 3 mors type coin offrant jusqu'à 20% de gains en vitesse, force de serrage et capacité d'alésage par rapport aux mandrins conventionnels
• Passage en barres (mm) : 75
• Plage de serrage (mm) : 31 min – 254 max
• Course par mors (diamètre mm) : 8,8
• Course du plongeur (mm) : 19
• Graisseur : graisseur sur chaque semelle de mors
• Denture des mors maîtres : 1,5 mm × 60°

Détails produit

• Modèle : B-210 (KITAGAWA)
• Mandrin 3 mors Ø 254 mm avec trou de passage 75 mm
• Plage de serrage (mm) : 31 – 254
• Force de serrage maximale (kN) : 111
• Force de traction maximale (kN) : 43
• Vitesse maximale : 4200 tr/min
• Poids net (avec mors doux) : 34,5 kg

Pour en savoir plus

• Montage : montage encastré ; un adaptateur supplémentaire peut être nécessaire
• Équipement de série : vis de fixation, écrous en T, vis de fixation des mors, écrou aveugle et clé de montage inclus
• Cylindre correspondant : S1875
• Mors durs correspondants : HB10A1
• Mors doux correspondants : SB10B1

Caractéristiques / Spécifications techniques

• Modèle : B-210
• Passage en barres (mm) : 75
• Plage de serrage (mm) : Max. 254, Min. 31
• Course par mors (diamètre) (mm) : 8,8
• Course du plongeur (mm) : 19
• Force de traction maximale (kN) : 43
• Force de serrage statique maximale (kN) : 111
• Vitesse maximale (tr/min) : 4200
• Moment d'inertie (kg·m2) : 0,315
• Poids net (kg) (avec mors doux) : 34,5
• Matériau : acier allié de haute qualité
• Graissage : graisseur sur chaque semelle de mors
• Denture mors maîtres : 1,5 mm × 60°
