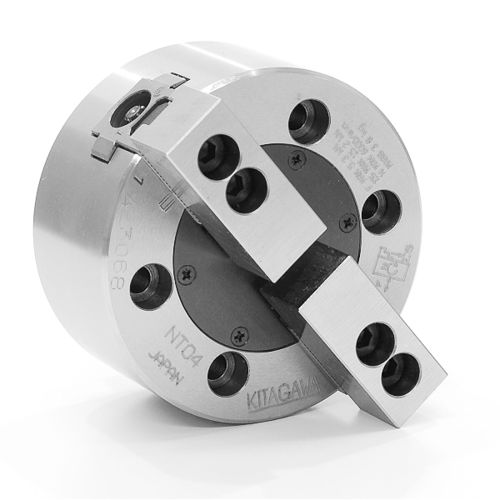

Mandrin de serrage de pièce 2 mors NT04

Présentation
Mandrin 2 mors centre fermé NT04 Kitagawa, conçu pour serrer des pièces de section carrée, rectangulaire ou irrégulière. Plage de serrage : 5 mm (min) – 110 mm (max).

Principales caractéristiques

• Course des mors (diamètre) : 6,4 mm
• Course du piston : 15 mm
• Plage de serrage : 5–110 mm
• Force de traction max. : 5,3 kN
• Force de serrage statique max. : 15,2 kN
• Vitesse max. : 6000 tr/min
• Poids net (avec mors doux) : 3,8 kg
• Moment d'inertie : 0,007 kg·m2
• Cylindre correspondant : Y0715R
• Mors doux recommandés : SB04A1T
• Pression maximale de service : 1,68 MPa

Spécifications techniques
Modèle : NT04
Plage de serrage (mm) — Max : 110 ; Min : 5
Course des mors (diamètre) (mm) : 6,4
Course du piston (mm) : 15
Force maximale de traction (kN) : 5,3
Force de serrage statique max. (kN) : 15,2
Vitesse max. (min^-1) : 6000
Moment d'inertie (kg·m2) : 0,007
Poids net (kg) (avec mors doux) : 3,8
Cylindre correspondant : Y0715R
Mors doux correspondants : SB04A1T
Dessins et fichiers 2D/3D : disponibles sur demande.

Contenu de la livraison
Mandrin avec vis de montage, éléments pour rainures en T et vis de fixation des mors.
