Mandrin de serrage de pièce pour applications de tournage B208

à grande vitessepour tour CNCen acier

Présentation

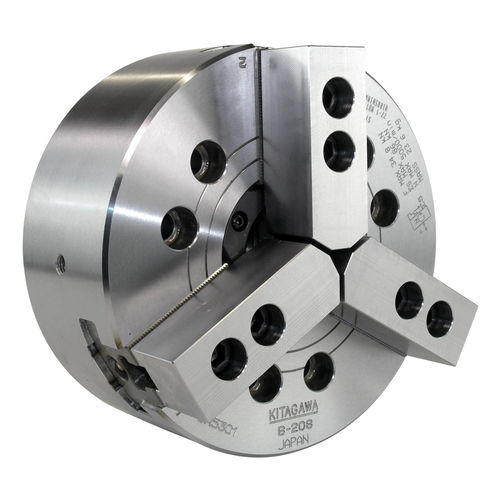

Mandrin de serrage à centre ouvert Kitagawa B-208 de 210 mm avec passage (orifice) de 52 mm et vitesse maximale 5000 tr/min, conçu pour les opérations de tournage CNC à grande vitesse.

Caractéristiques principales

• Fabrication en acier allié de haute qualité
• Mandrin trois mors à coin (wedge) offrant jusqu'à 20 % de performances supérieures en vitesse, force de serrage et diamètre de passage par rapport aux mandrins conventionnels
• Passage (mm) : 52
• Plage de serrage (mm) : Max 210, Min 13
• Cours des mors (diamètre mm) : 7.4
• Cours du piston (mm) : 16
• Force de traction maximale de la barre : 34.8 kN (3549 kgf)
• Force de serrage statique maximale : 86 kN (8769 kgf)
• Vitesse max : 5000 tr/min
• Poids (avec mors souples) : 22.3 kg
• Moment d'inertie : 0.170 kg·m2
• Pression max : 2.65 MPa (27 cm2)
• Graisseur sur chaque mors principal
• Denture mors principal : 1.5 mm x 60°
• Compatible avec mors durs et mors souples

Informations complémentaires

• Montage : montage en affleurement (recess mount) ; adaptateur supplémentaire éventuellement requis
• Équipements fournis : vis de montage, écrous en T et vis de fixation des mors ; écrou aveugle (blank drawnut) et clé de montage inclus
• Cylindre recommandé : S1552
• Mors durs compatibles : HB08A1
• Mors souples compatibles : SB08B1

Caractéristiques / spécifications techniques

• Modèle : B-208
• Passage (mm) : 52
• Plage de serrage (mm) : Max 210, Min 13
• Cours mors (diamètre mm) : 7.4
• Cours piston (mm) : 16
• Force traction max (kN) : 34.8
• Force de serrage statique max (kN) : 86
• Vitesse max (tr/min) : 5000
• Moment d'inertie (kg·m2) : 0.170
• Poids net (kg) (avec mors souples) : 22.3
• Pression max : 2.65 MPa
• Cylindre recommandé : S1552
• Mors souples compatibles : Standard / Extra Tall (SB08B1)
• Mors durs compatibles : HB08A1
• Graisseur présent sur chaque mors principal
• Denture mors principal : 1.5 mm x 60°
