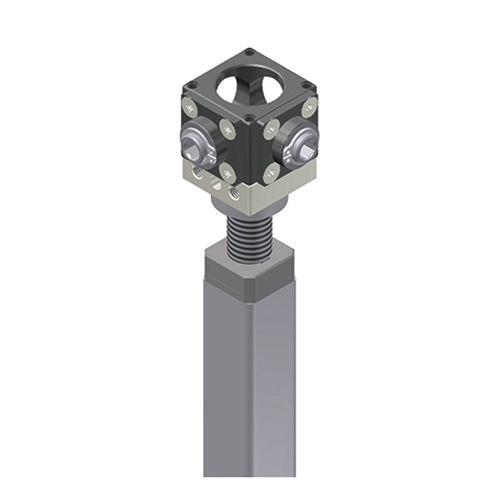

Réducteur à couple conique 3010, 3011
orthogonal1 - 5 Nmpour le réglage en hauteur de postes de travail

réducteur à couple conique
réducteur à couple conique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à couple conique
Orientation des axes
orthogonal
Couple
1 - 5 Nm
Applications
pour le réglage en hauteur de postes de travail

Description

Engrenage conique avec unité de broche 3010 | 3011 Unité de levage universelle avec tête à engrenage conique pour entraînement linéaire solutions. Les applications possibles sont des tables réglables en hauteur, diverses de réglage pour les meubles ainsi que toutes les fonctions de ajustement dans les domaines résidentiel et de bureau. Les fixations par vis simples permettent une structure de système simple et un montage sans complications. Particularités Sans entretien Maintenance Rapport dans le sens de la broche 1,3:1 Couple d'entraînement sur la tête d'engrenage pour une application avec plusieurs unités de broche : max. 3 Nm Boîtier en matière plastique renforcée de fibres de verre Roues coniques en acier trempé avec denture robuste et renforcée Conçu pour le fonctionnement manuel Nombre variable d'engrenages coniques pour la déviation du mouvement et position d'entraînement librement sélectionnable Sur demande, d'autres types de broches peuvent être fournis Clé de variante 3010 : variantes avec broches à rotation droite 3011 : variantes avec broches tournantes à gauche Notes techniques Les unités de levage doivent être protégées contre les forces latérales par un système de guidage séparé. Attention : Les systèmes de broche avec un pas de broche > 3mm peuvent ne pas être autobloquants. Vérifiez l'effet d'autoblocage dans l'application. L'unité de levage ne peut être chargée que par pression. Si plusieurs engins de levage sont utilisés simultanément dans l'application, respecter le couple d'entraînement max. de 3 Nm au niveau du réducteur ! Un mauvais dimensionnement du système de guidage peut endommager l'unité de levage : Veuillez tenir compte des instructions de conception et de sécurité pour les entraînements à broche. Vous les trouverez à l'adresse suivante : https://www.ketterer.de/en/downloads/instructions

---
