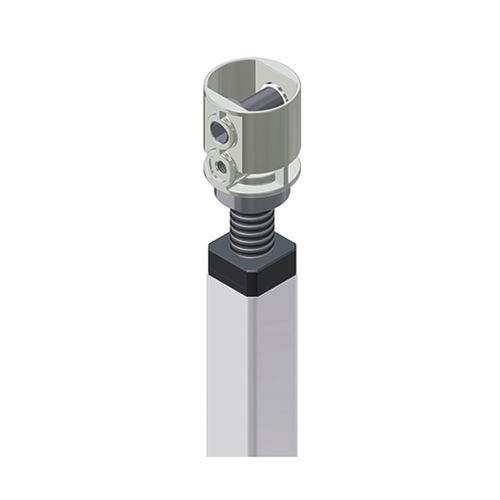

Réducteur à couple conique 3824
orthogonal1 - 5 Nmpour réglage de niveau de meubles

réducteur à couple conique
réducteur à couple conique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à couple conique
Orientation des axes
orthogonal
Couple
1 - 5 Nm
Applications
pour réglage de niveau de meubles

Description

Engrenage conique avec unité de broche 3824 Description Unité de levage avec tête à engrenage conique pour solutions d'entraînement linéaire. Le matériel est idéal pour l'installation dans des tubes ronds de 31 mm de diamètre intérieur. Pour d'autres dimensions de tube, le boîtier peut être adapté le cas échéant les quantités sont nécessaires. Les applications possibles sont des tables réglables en hauteur ainsi que diverses fonctions de réglage pour d'autres éléments de mobilier Particularités Sans entretien Maintenance Ratio 1:1 Couple d'entraînement sur la tête d'engrenage pour une application avec plusieurs unités de broche : max. 3 Nm Boîtier en zinc moulé sous pression Roues coniques en acier trempé avec denture robuste et renforcée Convient aussi bien pour l'utilisation manuelle que pour l'entraînement par moteur électrique Différentes longueurs et pas de broche disponibles Notes techniques Les unités de levage doivent être protégées contre les forces latérales par un système de guidage séparé. Attention : Les systèmes de broche avec un pas de broche > 3mm peuvent ne pas être autobloquants. Vérifiez l'effet d'autoblocage dans l'application. L'unité de levage ne peut être chargée que par pression. Un mauvais dimensionnement du système de guidage peut endommager l'unité de levage : Veuillez tenir compte des instructions de conception et de sécurité pour les entraînements à broche. Vous les trouverez chez : https://www.ketterer.de/en/downloads/instructions

---
