réducteur à couple conique / perpendiculaire / 1 - 5 Nm / pour le réglage en hauteur de postes de travail
3014

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
réducteur à couple conique / perpendiculaire / 1 - 5 Nm / pour le réglage en hauteur de postes de travail réducteur à couple conique / perpendiculaire / 1 - 5 Nm / pour le réglage en hauteur de postes de travail - 3014
{{requestButtons}}

Caractéristiques

  • Type:

    à couple conique

  • Type d'arbre:

    perpendiculaire

  • Couple:

    1 - 5 Nm

  • Autres caractéristiques:

    pour le réglage en hauteur de postes de travail

Description

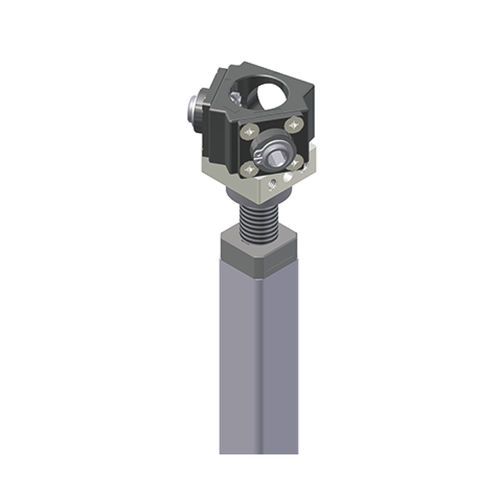

Engrenage conique avec unité de broche 3014

Unité de levage universelle avec tête à engrenage conique pour entraînement linéaire
solutions. Les applications possibles sont des tables réglables en hauteur, diverses
de réglage pour les meubles ainsi que toutes les fonctions de
ajustement dans les domaines résidentiel et de bureau.
Les fixations par vis simples permettent une structure de système simple et un montage sans complications.

Particularités
Sans entretien Maintenance
Angle de déflexion : 120° ou 135°, i = 1:1
Rapport dans le sens de la broche 1,3:1
Couple d'entraînement sur la tête d'engrenage pour une application avec plusieurs unités de broche :
max. 3 Nm
Roues coniques en acier trempé avec denture robuste et renforcée
Conçu pour le fonctionnement manuel
Sur demande, d'autres types de broches peuvent être fournis

Notes techniques
Les unités de levage doivent être protégées contre les forces latérales par un système de guidage séparé.
Attention : Les systèmes de broche avec un pas de broche > 3mm peuvent ne pas être autobloquants. Vérifiez l'effet d'autoblocage dans l'application.
L'unité de levage ne peut être chargée que par pression.
Si plusieurs engins de levage sont utilisés simultanément dans l'application, respecter le couple d'entraînement max. de 3 Nm au niveau du réducteur !
Un mauvais dimensionnement du système de guidage peut endommager l'unité de levage : Veuillez tenir compte des instructions de conception et de sécurité pour les entraînements à broche. Vous les trouverez à l'adresse suivante : https://www.ketterer.de/en/downloads/instructions

Ceci est une traduction automatique  (voir l’original en anglais)
