réducteur à couple conique / orthogonal / 1 - 5 Nm / de haute rigidité
3034 series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
réducteur à couple conique / orthogonal / 1 - 5 Nm / de haute rigidité réducteur à couple conique / orthogonal / 1 - 5 Nm / de haute rigidité - 3034 series
{{requestButtons}}

Caractéristiques

  • Type:

    à couple conique

  • Type d'arbre:

    orthogonal

  • Couple:

    1 - 5 Nm

  • Performance:

    de haute rigidité

  • Autres caractéristiques:

    pour le réglage en hauteur de postes de travail

Description

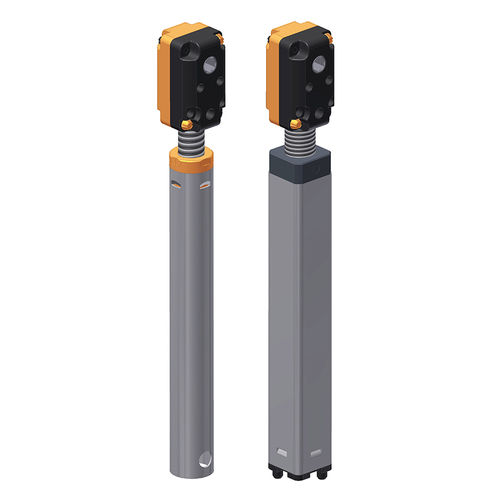

Engrenage conique avec unité de broche 3034

Unité de levage universelle avec tête à engrenage conique pour entraînement linéaire
solutions. Les applications possibles sont des tables réglables en hauteur, diverses fonctions de réglage pour les meubles ainsi que toutes sortes de
l'adaptation dans les domaines résidentiel, de la maison mobile ou industriel.
Une simple fixation par vis et un boulon hexagonal permettent un système simple
structure et un assemblage simple.

Particularités
Sans entretien Maintenance
Taille très fine 25,8 mm x 25,8 mm
Couple d'entraînement sur la tête d'engrenage pour une application avec plusieurs unités de broche : max. 3.5 Nm
Boîtier en plastique renforcé de fibres de verre
Roues coniques en acier trempé avec denture robuste et renforcée
Tube support rond Ø 20 mm ou carré 22 mm
Convient aussi bien pour l'utilisation manuelle que pour l'entraînement par moteur électrique

Clé de variante

3034.00-V01 : broche SG12x16P4 droite avec un tube support rond
3034.00-V02 : broche SG12x16P4 droite avec un tube support carré
3034.00-V03 : broche Tr14x3 droite avec un tube support carré
3034.00-V04 : broche SG14x16P4 droite avec un tube support carré

Notes techniques
Les unités de levage doivent être protégées contre les forces latérales par un système de guidage séparé.
Attention : Les systèmes de broche avec un pas de broche > 3mm peuvent ne pas être autobloquants. Vérifiez l'effet d'autoblocage dans l'application.
L'unité de levage ne peut être chargée que par pression.
Un mauvais dimensionnement du système de guidage peut endommager l'unité de levage : Veuillez tenir compte des instructions de conception et de sécurité pour les entraînements à broche. Vous les trouverez à l'adresse suivante : https:// www.ketterer.de/en/downloads/instructions
