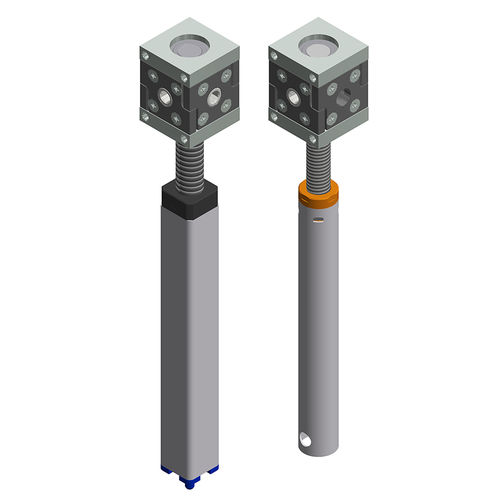

Réducteur à couple conique 3035, 3036
orthogonal1 - 5 Nmpour réglage de niveau de poste de travail assis/debout

réducteur à couple conique
réducteur à couple conique
réducteur à couple conique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à couple conique
Orientation des axes
orthogonal
Couple
1 - 5 Nm
Applications
pour réglage de niveau de poste de travail assis/debout

Description

Engrenage conique avec unité de broche 3035 | 3036 Unité de levage universelle avec tête à engrenage conique pour l'entraînement linéaire solutions. Les applications possibles sont des tables réglables en hauteur, diverses fonctions d'ajustement pour les meubles ainsi que toutes sortes de l'adaptation dans les domaines résidentiel, de la maison mobile ou industriel. Une simple fixation par vis et un boulon hexagonal permettent un système simple structure et un assemblage simple. Particularités Sans entretien Maintenance Rapport dans le sens de la broche : 1:1 ou 1,5:1 Taille très fine 35 mm x 35 mm Couple d'entraînement sur la tête d'engrenage pour application avec plusieurs unités de broche : max. 4 Nm Boîtier en matière plastique renforcée de fibres de verre Roues coniques en acier trempé avec denture robuste et renforcée Tube de support rond Ø 20 mm ou carré 22 mm Convient à l'utilisation manuelle ainsi qu'aux entraînements électromoteurs Notes techniques Les unités de levage doivent être protégées contre les forces latérales par un système de guidage séparé. Attention : Les systèmes de broche avec un pas de broche > 3 mm ne doivent pas être autobloquants. Vérifiez l'effet d'autoblocage dans l'application. L'unité de levage ne peut être chargée que par pression. Un mauvais dimensionnement du système de guidage peut endommager l'unité de levage : Veuillez tenir compte des instructions de conception et de sécurité pour les entraînements à broche. Vous les trouverez à l'adresse suivante : https:// www.ketterer.de/en/downloads/instructions

---
