Pont redresseur à diodes à jonction PN Lean Collection

à pontde redressementAC

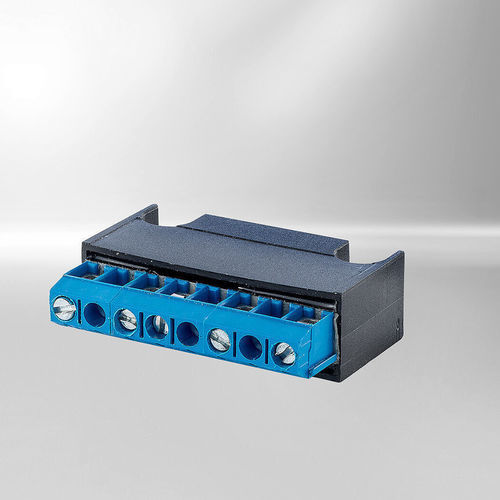

Redresseurs demi-onde et en pont compacts, conçus pour être installés dans des boîtiers de jonction de moteurs-freins où l'espace est restreint. Destinés aux freins à rappel par ressort, ils sont proposés avec plusieurs options de connexion pour s'adapter aux besoins d'installation.

Caractéristiques principales

• Disponibles avec ou sans coupure rapide via contact auxiliaire
• Emprise au sol très compacte pour boîtiers confinés
• Multiples possibilités de montage et de connexion
• Adaptés aux freins à rappel par ressort jusqu'à la taille 16
• Recommandés pour des applications aux exigences dynamiques limitées

Versions

• Pont / demi-onde AVEC coupure rapide via contact auxiliaire
• Pont / demi-onde SANS coupure rapide

Caractéristiques techniques

• Fonctionnalités :
  • Avec coupure rapide
  • Sans coupure rapide
• Redressement :
  • Pont / demi-onde (les deux versions)
• Tension d'entrée nominale :
  • Avec coupure rapide : Demi-onde jusqu'à 415 VAC / Pont jusqu'à 250 VAC
  • Sans coupure rapide : jusqu'à 500 VAC
• Tension de sortie :
  • Uout = Uin × 0,89 (pont) / Uout = Uin × 0,445 (demi-onde)
• Courant de sortie :
  • Avec coupure rapide : Pont 1 A / Demi-onde 1 A
  • Sans coupure rapide : Pont 2,0 A / Demi-onde 1,0 A
• Coupure rapide :
  • Oui (lorsqu'il est fourni avec contact auxiliaire)
  • Non (version sans contact auxiliaire)
• Connexions :
  • Bornier (avec coupure rapide)
  • Fils ou bornier (sans coupure rapide)

Applications et installation

• Conçu pour des installations dans des boîtiers de jonction de moteurs-freins à encombrement réduit
• Livré avec fils libres ou raccordement par bornier (différentes options de connexion disponibles)
• Accessoires disponibles pour répondre aux besoins de montage
• Usage ciblé : freins à rappel par ressort (jusqu'à la taille 16)
• Optimisé pour un faible encombrement et une installation simple dans de petits boîtiers lorsque les exigences dynamiques sont limitées
