Pont redresseur à diodes SCR Standard Collection
standardde commutationde redressement

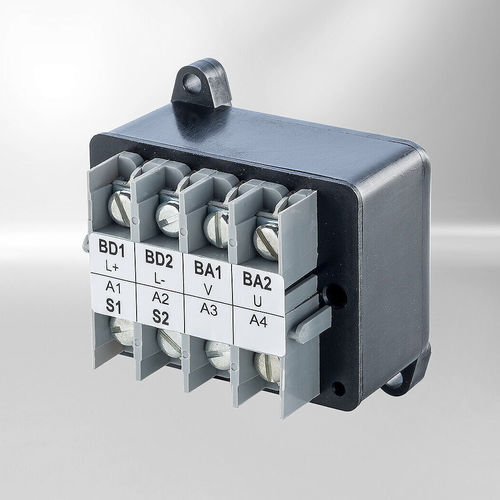

Pont redresseur à diodes SCR - Standard Collection - Kendrion - standard / de commutation / de redressement
Pont redresseur à diodes SCR - Standard Collection - Kendrion - standard / de commutation / de redressement
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Kendrion

Caractéristiques

Technologie
SCR
Montage
standard
Fonction
de redressement, de commutation
Spécification électrique
de tension, de courant, DC, à grande vitesse, à découpage, à commutation rapide
Tension directe

Min: 220 V

Max: 500 V

Description

Présentation
  • Les redresseurs de surexcitation de la Standard Collection Kendrion sont des redresseurs intelligents conçus pour la commande d'éléments électromagnétiques. Ils assurent une mise sous tension et une coupure rapides tout en optimisant la consommation d'énergie. Ils fournissent une tension de sortie redressée en pont pendant la surexcitation puis basculent en redressement demi-onde pour le maintien; la détection de courant intégrée et les mesures de sécurité permettent une commutation contrôlée côté CC.


Points clés
  • Le redresseur avec capteur de courant intégré permet une coupure rapide côté CC en mesurant le courant alternatif du moteur connecté; lorsque le moteur est arrêté et que le courant mesuré tombe en dessous du seuil de coupure, le redresseur s'ouvre côté CC.
  • Lors de la surexcitation, le redresseur fournit initialement une tension de sortie redressée en pont puis passe au redressement une voie (demi-onde) pour maintenir le courant de maintien.
  • La tension de coupure générée par la charge inductive est limitée. Les redresseurs conviennent à la connexion en parallèle avec des moteurs AC si le capteur de courant est câblé de sorte que les courants en mode générateur ne le traversent pas (pour éviter une commutation côté CC dégradée).


Caractéristiques
  • Économies d'énergie jusqu'à 75%
  • Redresseur intelligent avec coupure rapide
  • Fonction de surexcitation
  • Convient aux freins de performance supérieure à partir de la taille 14
  • Installation simplifiée grâce au câblage dans la boîte à bornes du moteur


Versions disponibles
  • Redresseurs hybrides avec coupure rapide par détection de courant
  • Redresseurs hybrides avec coupure rapide par détection de tension
  • Redresseurs de surexcitation avec coupure rapide par détection de tension
  • Redresseurs de surexcitation avec coupure rapide par détection de courant
  • Redresseurs de surexcitation avec coupure rapide via contact auxiliaire
  • Redresseurs hybrides haute performance avec coupure rapide via contact auxiliaire


Caractéristiques techniques
  • Type (variantes) : redresseurs hybrides ; redresseurs de surexcitation ; redresseurs hybrides haute performance (plusieurs sous-types).
  • Méthode de coupure : détection de courant interne ; détection de tension interne ; ou contact auxiliaire (selon version).
  • Comportement de redressement : commutation pont / une voie pilotée dans le temps (pont / demi-onde selon le mode de fonctionnement).
  • Tension d'entrée nominale (exemples selon variantes) : jusqu'à 460 VAC ; jusqu'à 500 VAC ; 220–500 VAC ; 220–460 VAC ; jusqu'à 415 VAC ; une voie 0–690 VAC / pont 0–460 VAC (dépendant de la variante).
  • Tension de sortie (général) : Uin * 0.89 (pont) / Uin * 0.445 (une voie) (dépendant de la variante).
  • Courant de sortie (exemples selon variantes) : Pont 1,2 A / Une voie 1,2 A ; ÜE 2,4 A / Stop 1,2 A ; ÜE 2,4 A / Stop 12 A ; ÜE 1,4 A / Stop 0,7 A ; Une voie 3,5 A / Pont 4,0 A.
  • Coupure rapide : oui (implémentation selon version : détection de courant interne, détection de tension interne ou contact auxiliaire).
  • Connexions : conducteurs torsadés ou bornier (selon modèle).
  • Temps de surexcitation (exemples) : 0,3 s (typique pour plusieurs variantes ÜE) ; plage réglable 0,25 s – 15 s pour les variantes haute performance.
