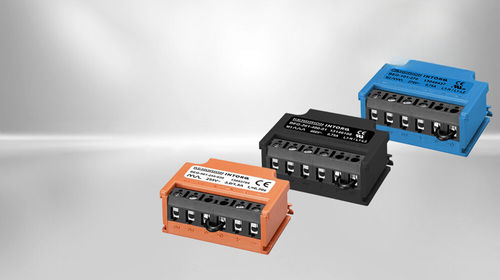

Pont redresseur à diodes vertical Regular Collection

de redressementde courantde tension

Présentation

La Regular Collection est une gamme de redresseurs monophasés destinée aux freins électromagnétiques et aux modules électroniques. La gamme propose des configurations pont, demi-onde et pont/demi-onde pour optimiser le comportement de libération du frein par surexcitation, réduction de la puissance de maintien ou combinaison des deux selon la tension de bobine choisie.

Caractéristiques

• Disponible en versions pont, demi-onde et pont/demi-onde
• Différentes variantes de tension pour couvrir l'ensemble de la plage de tension réseau
• Option coupure rapide en CC via contact auxiliaire
• Amortisseur d'étincelles intégré pour limiter la tension d'induction
• Large plage de température de fonctionnement : -40 à +80 °C
• Haute immunité aux perturbations grâce à la protection contre les surtensions en entrée et sortie
• Code couleur INTORQ pour une reconnaissance rapide de la fonction du redresseur

Détails techniques (par modèle)

• BEG-161-270 — Redresseur en pont — Tension d'entrée nominale : 0…270 V — Tension de sortie : 0,9 x U1 — Courant de sortie : 0,75 A — UL : US/C — Montage : horizontal
• BEG-162-270 — Redresseur en pont — Tension d'entrée nominale : 0…270 V — Tension de sortie : 0,9 x U1 — Courant de sortie : 0,75 A — UL : US/C — Montage : vertical
• BEG-161-250-000-1 — Redresseur en pont — Tension d'entrée nominale : 0…270 V — Tension de sortie : 0,9 x U1 — Courant de sortie : 0,75 A — UL : US/C — Montage : horizontal
• BEG-261-460-01 — Redresseur demi-onde — Tension d'entrée nominale : 0…460 V — Tension de sortie : 0,45 x U1 — Courant de sortie : 0,75 A — UL : US — Montage : horizontal
• BEG-261-555-01 — Redresseur demi-onde — Tension d'entrée nominale : 0…555 V — Tension de sortie : 0,45 x U1 — Courant de sortie : 0,75 A — UL : US — Montage : horizontal
• BEG-262-460-01 — Redresseur demi-onde — Tension d'entrée nominale : 0…460 V — Tension de sortie : 0,45 x U1 — Courant de sortie : 0,75 A — UL : US — Montage : vertical
• BEG-262-555-01 — Redresseur demi-onde — Tension d'entrée nominale : 0…555 V — Tension de sortie : 0,45 x U1 — Courant de sortie : 0,75 A — UL : US — Montage : vertical
• BEG-561-255-030 — Redresseur pont/demi-onde — Tension d'entrée nominale : 160…255 V — Tension de sortie : 0,9 / 0,45 x U1 — Courant de sortie : 3,0 A / 1,5 A — Temps de surexcitation : 0,3 s — Montage : horizontal
• BEG-561-255-130 — Redresseur pont/demi-onde — Tension d'entrée nominale : 160…255 V — Tension de sortie : 0,9 / 0,45 x U1 — Courant de sortie : 3,0 A / 1,5 A — Temps de surexcitation : 1,3 s — Montage : horizontal
• BEG-561-440-006-1 — Redresseur pont/demi-onde — Tension d'entrée nominale : 230…440 V — Tension de sortie : 0,9 / 0,45 x U1 — Courant de sortie : 1,5 A / 0,75 A — Temps de surexcitation : 0,06 s — Montage : horizontal
• BEG-561-440-030-1 — Redresseur pont/demi-onde — Tension d'entrée nominale : 230…440 V — Tension de sortie : 0,9 / 0,45 x U1 — Courant de sortie : 1,5 A / 0,75 A — Temps de surexcitation : 0,3 s — Montage : horizontal
• BEG-561-440-130 — Redresseur pont/demi-onde — Tension d'entrée nominale : 230…440 V — Tension de sortie : 0,9 / 0,45 x U1 — Courant de sortie : 3,0 A / 1,5 A — Temps de surexcitation : 1,3 s — Montage : horizontal

Spécifications techniques

• Famille de produits : Regular Collection (redresseurs INTORQ)
• Préfixe de série disponible : BEG (plusieurs variantes BEG-xxx)
• Plage de tension d'entrée nominale selon modèle : 0…555 V
• Plage de courant de sortie : jusqu'à 3,0 A (selon modèle et mode)
• Modes de tension de sortie : ~0,9 x U1 pour pont ; ~0,45 x U1 pour demi-onde ; combiné 0,9 / 0,45 x U1 pour pont/demi-onde
• Surexcitation (si disponible) : de 0,06 s à 1,3 s (selon modèle)
• Options de montage : orientations horizontale et verticale
• Homologations : informations UL disponibles pour certains modèles
• Température de fonctionnement : -40 à +80 °C
• EMC / protection : amortisseur d'étincelles intégré et protection contre les surtensions pour une haute immunité aux perturbations
• Fabricant : Kendrion INTORQ
