Pont redresseur à diodes SCR Compact Collection

à pontde redressementde tension

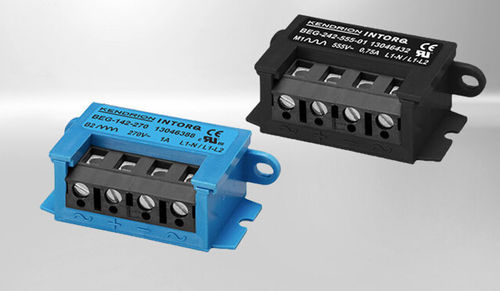

La Compact Collection est une gamme de redresseurs et modules électroniques INTORQ conçue pour un montage compact et certifiée UL pour le marché américain. La série comprend des redresseurs en pont et des redresseurs demi-onde, disponibles en deux variantes de tension et deux variantes de boîtier permettant un montage vissé ou à encliquetage.

Caractéristiques

• Programme avec deux plages de tension d'entrée
• Haute immunité aux perturbations grâce à la protection contre les surtensions en entrée et en sortie
• Large plage de température de -40 °C à +80 °C
• Code couleur INTORQ pour une reconnaissance rapide de la fonction de redresseur
• Certifié UL pour le marché américain

Détails techniques

• BEG-142-270 — Fonction : Redresseur en pont — Tension d'entrée nominale U1 : 0…270 V — Tension de sortie : 0,9 × U1 — Courant de sortie : 1 A — UL : US/C — Version : Sans patte d'encliquetage
• BEG-143-270 — Fonction : Redresseur en pont — Tension d'entrée nominale U1 : 0…270 V — Tension de sortie : 0,9 × U1 — Courant de sortie : 1 A — UL : US/C — Version : Avec patte d'encliquetage
• BEG-242-555-01 — Fonction : Redresseur demi-onde — Tension d'entrée nominale U1 : 0…555 V — Tension de sortie : 0,45 × U1 — Courant de sortie : 1 A — UL : US — Version : Sans patte d'encliquetage
• BEG-243-555-01 — Fonction : Redresseur demi-onde — Tension d'entrée nominale U1 : 0…555 V — Tension de sortie : 0,45 × U1 — Courant de sortie : 1 A — UL : US — Version : Avec patte d'encliquetage

Caractéristiques / Spécifications techniques

• Famille de produits : Compact Collection (série BEG)
• Fonctions disponibles : Redresseur en pont et Redresseur demi-onde
• Variantes de tension d'entrée nominale : jusqu'à 270 V et jusqu'à 555 V (selon modèle)
• Sortie typique : 0,9 × U1 pour les types pont ; 0,45 × U1 pour les types demi-onde
• Courant de sortie nominal : 1 A (par modèle listé)
• Options de montage : sans patte d'encliquetage (montage vissé) ou avec patte d'encliquetage
• Protection : protection contre les surtensions en entrée et en sortie pour une haute immunité aux perturbations
• Plage de température de fonctionnement : -40 °C à +80 °C
• Code couleur : code couleur INTORQ pour une identification rapide de la fonction du redresseur
• Certification : Certification UL disponible pour le marché américain
