Pont redresseur à diodes sur rail DIN Universal Collection

de redressementuniverselAC

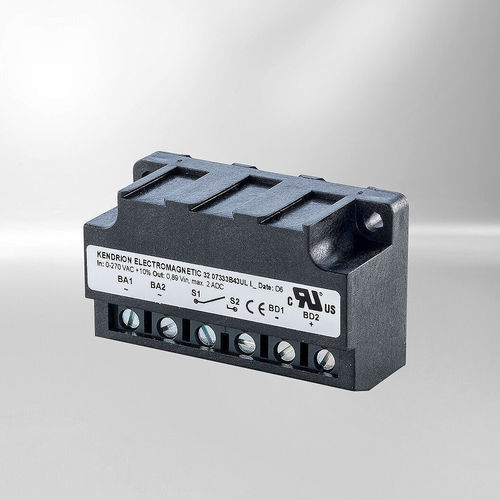

Les redresseurs monophasés de la Kendrion Universal Collection sont des redresseurs demi-onde et en pont conçus pour un usage universel avec des moteurs de frein de puissance moyenne, des freins et des électroaimants. Ils sont proposés avec différentes options de fixation et de connexion (y compris des fils sortants et des accessoires pour montage sur rail DIN) et existent en versions encapsulées pour des plages de température de fonctionnement étendues.

Caractéristiques principales

• Économies d'énergie jusqu'à 75 %
• Toutes les variantes de redressement et de commutation peuvent être combinées dans un même boîtier
• Variété d'options de montage et de connexion (y compris fils sortants et accessoires pour rail DIN)
• Utilisation universelle avec des freins jusqu'à la taille 16, selon la consommation
• Convient aux entraînements avec des cycles de fonctionnement élevés
• Adapté aux freins à longues intervalles de maintenance et faible échauffement
• Utilisation séparée possible avec freins et électroaimants

Versions

• Redresseurs pont / demi-onde (désignation: B40)
• Redresseurs hybrides / combinés (désignation: 67304)
• Redresseurs d'über-excitation (type: 17320) avec coupure rapide via contact auxiliaire
• Redresseurs d'über-excitation (type: 77303) avec coupure rapide via détection de tension
• Redresseurs d'über-excitation (type: 57303) avec coupure rapide via détection de courant

Données techniques

• Types disponibles : Redresseurs pont / demi-onde (B40); Redresseurs combinés (67304); Redresseurs d'über-excitation (17320, 77303, 57303)
• Arrêt (turn-off) : B40 = - ; 67304 = - ; 17320 = coupure rapide via contact auxiliaire ; 77303 = coupure rapide via détection de tension ; 57303 = coupure rapide via détection de courant
• Redressement : B40 = Pont / demi-onde ; 67304 = Pont / demi-onde ; 17320 = Pont / commutation unidirectionnelle ; 77303 = Pont temporisé / commutation unidirectionnelle ; 57303 = Pont temporisé / commutation unidirectionnelle
• Tension d'entrée nominale : jusqu'à 500 VAC (la plupart des types) ; le type 57303 spécifié jusqu'à 415 VAC
• Tension de sortie : pour la plupart des types Uout = Uin * 0,89 (pont) / Uin * 0,445 (demi-onde)
• Courant de sortie : B40 = Pont 2,0 A / demi-onde 1,0 A ; 67304 = Pont 1,0 A / demi-onde 1,0 A ; 17320 = ÜE 3,0 A / Maintien 1,5 A ; 77303 = ÜE 2,0 A / Maintien 1,0 A ; 57303 = ÜE 1,4 A / Maintien 0,7 A
• Coupure rapide : prise en charge selon le type (via contact auxiliaire, détection de tension interne ou détection de courant interne)
• Connexions : bornes de connexion
• Temps d'über-excitation (si applicable) : 17320 = 0,25 s - 1,1 s ; 77303 = 0,25 s ; 57303 = 0,3 s

Caractéristiques / Spécifications

• Série : Universal Collection
• Marque : Kendrion
• Application principale : boîtiers de connexion pour moteurs de frein, freins et électroaimants de puissance moyenne
• Montage / accessoires : fils sortants, éléments de fixation, option de montage sur rail DIN
• Variantes de boîtier : versions encapsulées disponibles pour plages de température de fonctionnement étendues
• Fonctions : combinaisons de types de redressement et de commutation, différentes méthodes de coupure rapide pour charges inductives
