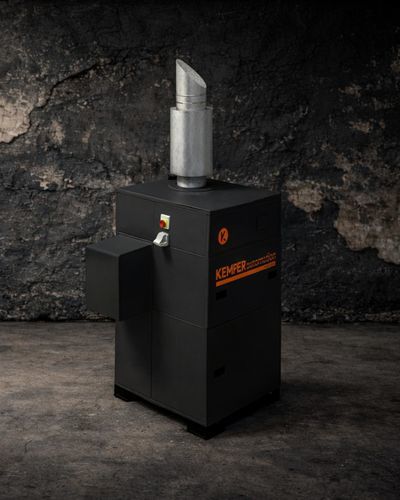

Système de filtration à cartouche ArcFil Pro

à membranepour fumée de soudagepour rectifieuse

Présentation
Installation mobile haute performance pour la captation et la filtration des fumées de soudage dans les zones de soudage robotisé. Conception compacte permettant une mise en service rapide. Adaptée au soudage robotisé, y compris au soudage laser. La certification W3 (DIN EN ISO 21904) permet le recyclage de l’air filtré dans le hall de production. Raccordement direct à une hotte ou une cabine couvrant la zone de travail du robot.

Domaines d'application

• Volumes importants de fumées et poussières
• Ateliers de soudage et ateliers de meulage
• Centres de formation et lignes de soudage robotisées
• Systèmes de découpe laser, plasma et oxycombustible
• Installation en extérieur possible

Points forts

• Collecte des poussières sans contamination grâce à la fixation pneumatique des bacs
• Fonctionnement continu grâce au décolmatage automatique commandé par pression différentielle
• Basses émissions sonores (niveau de pression acoustique 65 dB(A))
• Économies d'énergie importantes avec la régulation automatique de l'aspiration (option)
• Pilotage ergonomique par écran tactile avec système de diagnostic
• Protection optimale des opérateurs avec cartouches filtrantes KemTex® en ePTFE (filtration de surface)
• Mode recyclage possible (ex. acier chrome-nickel) grâce à la certification W3

Caractéristiques techniques
Raccordements
Entrée d'air (mm) : 450
Sortie d'air (mm) : 450
Volume du bac à poussières (L) : 192

Dimensions
Profondeur × Largeur × Hauteur (mm) : 1864 × 1413 × 2110
Poids (kg) : 790

Filtre
Étapes de filtration : 1
Surface filtrante par élément (m²) : 10
Efficacité de séparation (% ≥) : 99,9
Nombre d'éléments filtrants : 9
Surface filtrante totale (m²) : 90

Performance / Motorisation
Niveau de pression acoustique (dB(A)) : 65
Alimentation en air comprimé (bar) : 5-6
Puissance moteur (kW) : 5,5
Courant nominal (A) : 10,7
Capacité max. du ventilateur (m³/h) : 9000
Débit volumique max. (m³/h) : 9000
Pression de service (Pa) : 1750
Dépression min. (Pa) : 2300
Capacité d'aspiration (m³/h) : 4500-6480

Caractéristiques / Spécifications

• Modèle : ArcFil Pro
• Série : Automation-Line
• Fabricant : KEMPER
• Réf. article : 3565
• Certification : W3 (DIN EN ISO 21904) — recyclage possible
• Compatible soudage robotisé et soudage laser
• Décolmatage automatique par pression différentielle
• Cartouches filtrantes KemTex® ePTFE (filtration de surface)
• Efficacité de séparation ≥ 99,9%
• Capacité max. ventilateur : 9000 m³/h
• Poids : 790 kg
