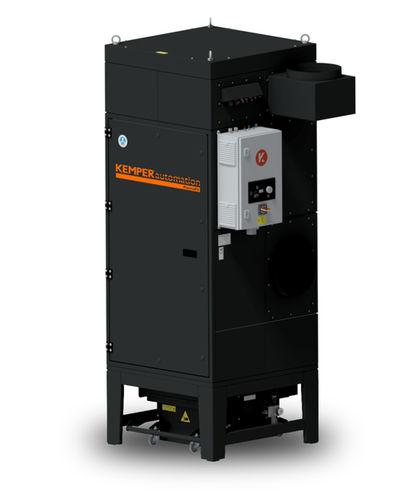

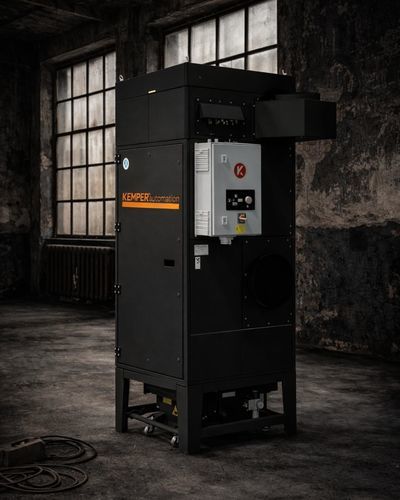

Unité d'extraction de poussière PlasmaFil

Présentation
La PlasmaFil est une unité de filtration compacte, prête à l'emploi, conçue pour l'extraction d'air propre lors des opérations de découpe plasma et au chalumeau. Livrée prête à être installée, son encombrement réduit et sa grande surface filtrante assurent une longue durée de service même en cas de fortes charges de poussières. L'unité peut être adaptée via différentes options de raccordement afin de répondre aux contraintes d'installation et garantit une extraction efficace des fumées et des poussières avec un fort rendement de séparation et une consommation énergétique maîtrisée.

Applications prévues

• Extraction pour procédés de découpe plasma et découpe au chalumeau/oxycombustible
• Niveaux moyens de fumées et d'émissions particulaires

Caractéristiques clés

• Système de filtration Automation-Line prêt à l'emploi et compact pour une installation et une mise en service rapides
• Grande surface filtrante pour des intervalles de maintenance prolongés en cas de charges de poussières élevées
• Diverses options de raccordement des conduits pour une installation sur mesure
• Collecte des poussières sans contamination grâce à la fixation par levier du bac de récupération
• Option de réglage automatique du volume pour une extraction selon la demande et des économies d'énergie
• Nettoyage automatique des filtres en fonction des besoins pour un fonctionnement continu

Options de configuration

• Variantes de capacité d'aspiration (exemples) : 2750–3900 m³/h (PE‑M), 2750–3900 m³/h (ePTFE, combinaisons limitées), 3800–5500 m³/h (PE‑M / ePTFE selon configuration)
• Types de ventilateur : ventilateur radial (standard), ventilateur radial à entraînement direct (disponibilité selon configuration)
• Matériaux filtrants : membrane PE‑M (standard), membrane KemTex® ePTFE (option)

Données techniques
Dimensions :
Poids (kg) : 559
Profondeur (mm) : 962
Largeur (mm) : 962
Hauteur (mm) : 2650

Raccordements :
Entrée d'air (mm) : 355
Sortie d'air (mm) : 355
Volume du bac de récupération (L) : 70

Filtre :
Niveaux de filtration : 1
Surface filtrante (m² par élément) : 15
Nombre d'éléments filtrants : 4
Surface filtrante totale (m²) : 60
Efficacité de séparation (% ≥) : 99,9

Technologie :
Puissance moteur (kW) : 4
Courant nominal (A) : 7,5
Niveau de pression acoustique (dB(A)) : 72
Alimentation en air comprimé (bar) : 5–6

Performance :
Débit maximum ventilateur (m³/h) : 5500
Pression de service (Pa) : 1550
Dépression min. (Pa) : 2500
Capacité d'aspiration (m³/h) : 2750–3900

Caractéristiques / spécifications techniques

• Modèle : PlasmaFil
• Application : extraction lors de procédés de découpe plasma et chalumeau
• Système compact prêt à l'emploi avec grande surface filtrante pour des intervalles de maintenance prolongés
• Capacité d'aspiration et matériau filtrant configurables (PE‑M ou ePTFE)
• Ventilateur radial standard ; autres options d'entraînement selon configuration
• Volume du bac de récupération : 70 L (fixation par levier pour un retrait sans contamination)
• Éléments filtrants : 4 (15 m² chacun), 60 m² au total ; 1 niveau de filtration
• Efficacité de séparation ≥ 99,9 %
• Puissance moteur : 4 kW ; Courant nominal : 7,5 A
• Niveau de pression acoustique : 72 dB(A)
• Alimentation en air comprimé requise : 5–6 bar
• Débit maximum ventilateur jusqu'à 5500 m³/h ; plages d'aspiration typiques 2750–3900 m³/h selon configuration
