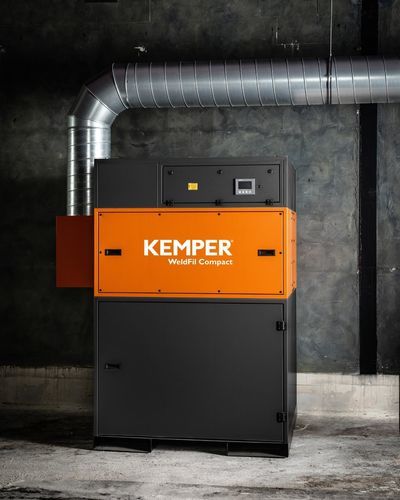

Système centralisé d'aspiration de fumées transportable WeldFil Compact

de soudagede rectificationlaser

Résumé
L'unité d'extraction des fumées de soudage WeldFil Compact est une installation compacte, plug-and-play, conçue comme système central d'extraction et de filtration pour halls de production et ateliers de soudage générant de fortes quantités de fumées et de poussières. Livrée prête à connecter et équipée de poches pour chariot élévateur et d'anneaux de levage, elle peut desservir plusieurs postes de soudage, machines de découpe et robots de soudage. Les cartouches filtrantes à membrane KemTex® ePTFE retiennent des particules ultrafines inférieures à 0,1 µm. La certification W3/IFA autorise l'utilisation avec des aciers chrome-nickel.

Applications

• Forte production de fumées/poussières
• Ateliers de soudage et de meulage
• Centres de formation et lignes de soudage robotisées
• Systèmes de découpe laser, plasma et à flamme
• Installation extérieure possible

Points forts
Conjugue encombrement réduit et performance industrielle adaptée au fonctionnement multi-postes. Principales caractéristiques :

• Fixation pneumatique des bacs de collecte pour une collecte sans contamination
• Nettoyage automatique des filtres commandé par delta de pression pour un fonctionnement continu
• Faible émission sonore (65 dB(A))
• Économies d'énergie grâce au réglage automatique du volume d'extraction
• Commande intelligente par écran tactile avec fonctions de diagnostic
• Contacts potentialisés libres pour intégration à des équipements tiers
• Cartouches KemTex® ePTFE assurant une filtration de surface pour la protection sanitaire des opérateurs

Installation rapide et fonctionnement continu avec haute performance de filtration
Livrée steckerfertig/plug-and-play avec poches pour chariot élévateur et anneaux de levage pour une mise en service rapide. Conçue pour un usage continu et exigeant en multi-postes, avec un haut niveau d'efficacité de séparation et une gestion fiable des filtres.

Données techniques (tableau)
Dimensions
Poids en kg : 980
Dimensions (profondeur) en mm : 1413
Dimensions (largeur) en mm : 1413
Dimensions (hauteur) en mm : 2784

Raccordements
Entrée d'air en mm : 450
Sortie d'air en mm : 560
Volume du conteneur de poussières en L : 68

Filtre
Étapes de filtration : 1
Surface filtrante en m² : 20
Nombre d'éléments filtrants : 5
Surface filtrante totale en m² : 100
Efficacité de séparation ≥ : 100%

Technique
Puissance moteur en kW : 7,5
Courant nominal en A : 13,7
Niveau de pression acoustique en dB(A) : 65
Alimentation en air comprimé en bar : 5-6

Performances
Capacité maximale du ventilateur en m³/h : 11000
Pression de service en Pa : 1800
Dépression mini en Pa : 2500
Capacité d'extraction (variante sélectionnée) en m³/h : 5250-7560
Débit volumique max en m³/h : 10000

Caractéristiques / spécifications techniques

• Modèle : WeldFil Compact
• Plug-and-play, livré prêt à connecter, avec poches pour chariot élévateur et anneaux de levage
• Type de filtre : cartouches membrane KemTex® ePTFE (filtration de surface), capture des particules < 0,1 µm
• Certification W3/IFA (adapté au travail sur acier chrome-nickel)
• Nettoyage automatique des filtres par commande en pression différentielle (fonctionnement continu)
• Fixation pneumatique des bacs de collecte (collecte sans contamination)
• Commande intelligente par écran tactile avec système de diagnostic
• Régulation automatique optionnelle de la puissance d'extraction pour économies d'énergie
• Niveau de pression acoustique : 65 dB(A)
