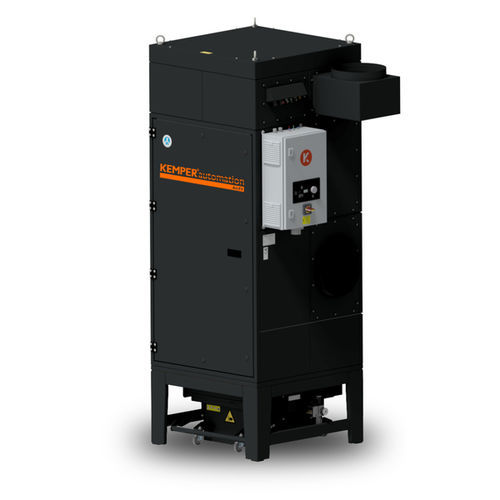

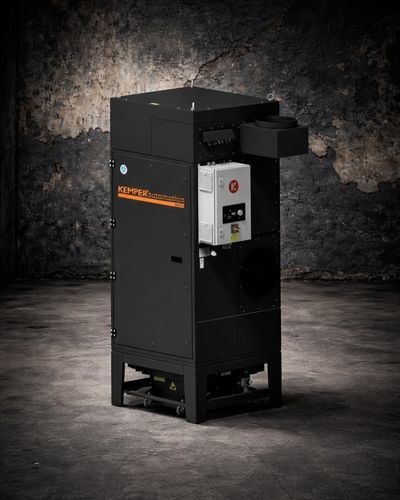

Système de filtration à cartouche ArcFil

à membranepour fumée de soudage

Aperçu Unité mobile d'extraction et de filtration conçue pour assurer de l'air propre dans les postes de travail industriels. Spécialement destinée aux fumées de soudage, poussières et vapeurs métalliques. L'unité ArcFil de la Automation-Line est livrée prête à l'emploi et peut être installée et mise en service en quelques secondes grâce à sa conception compacte. Grâce à une capacité d'aspiration élevée et efficace, elle convient particulièrement aux applications de soudage robotisé pour divers procédés, y compris le soudage laser. L'unité se raccorde via différentes options de connexion de conduits directement à une hotte d'aspiration ou à une cabine laser couvrant la zone de travail du robot afin d'éviter la diffusion des fumées dans la hall de production.

Résumé / Points clés

• Particulièrement adapté aux applications de soudage robotisé
• Niveaux moyens de fumée et de poussière
• Plug-and-play, compact, puissant

Avantages clés

• Collecte des poussières sans contamination grâce à la fixation par levier du conteneur de collecte
• Économies d'énergie importantes avec l'option de régulation automatique du débit (régulation de l'extraction en fonction des besoins)
• Fonctionnement continu ininterrompu grâce au nettoyage automatique des filtres selon les besoins
• Capacité d'extraction élevée et efficace adaptée à divers procédés de soudage (y compris le soudage laser)

Options / Configurateur

• Capacités d'extraction (variantes disponibles) : 2750 - 3900 m³/h (PE-M) — 2750 - 3900 m³/h (ePTFE) — 3800 - 5500 m³/h (PE-M) — 3800 - 5500 m³/h (ePTFE). Variante sélectionnée : 2750 - 3900 m³/h ePTFE
• Options de matériau filtrant : membrane KemTex® ePTFE (sélectionnée) et membrane PE-M

Remarques Prix sur demande.

Caractéristiques / spécifications techniques

• Modèle : ArcFil
• Marque : KEMPER
• Référence : 20531
• Entrée d'air (mm) : 355
• Sortie d'air (mm) : 355
• Volume du conteneur de collecte (L) : 70
• Dimensions (P x L x H, mm) : 962 x 962 x 2650
• Masse (kg) : 552
• Étages de filtration : 1
• Surface filtrante par élément (m²) : 15
• Nombre d'éléments filtrants : 3
• Surface filtrante totale (m²) : 45
• Efficacité de séparation (≥ %) : 99,9
• Niveau de pression acoustique (dB(A)) : 72
• Alimentation air comprimé (bar) : 5-6
• Puissance moteur (kW) : 4
• Courant nominal (A) : 7,5
• Débit max. ventilateur (m³/h) : 5500
• Pression de travail (Pa) : 1550
• Dépression min. (Pa) : 2500
• Capacité d'extraction (m³/h) : 2750-3900
