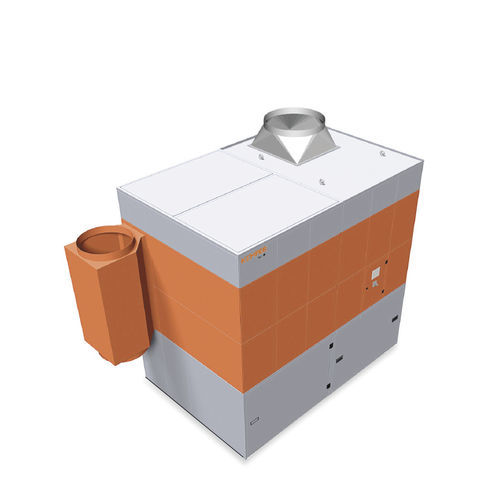

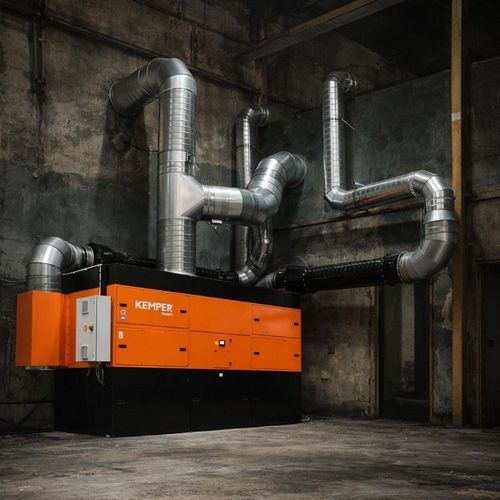

Système centralisé d'aspiration de fumées mobile WeldFil

de soudagelaserde rectification

Aperçu du produit
Unité d'extraction de fumées de soudage conçue pour plusieurs postes de travail et applications intensives avec grande capacité d'extraction

Courte description
Unité centrale d'extraction et de filtration WeldFil à conception modulaire pour une performance extensible. Équipée de cartouches filtrantes à membrane KemTex® ePTFE pour la filtration en surface des ultrafines (< 0,1 µm). Plages d'aspiration configurables et régulation automatique optionnelle de la puissance d'aspiration permettent une exploitation économe en énergie et adaptée au fonctionnement industriel continu.

Applications typiques

• Forte émission de fumées et poussières de soudage
• Centres de formation et lignes de soudage robotisées
• Systèmes de coupe laser, plasma et à flamme
• Installation possible en extérieur
• Ateliers de soudage et d'ébavurage

Points forts

• Collecte de poussières sans contamination grâce à la fixation pneumatique des bacs
• Fonctionnement continu ininterrompu grâce au nettoyage automatique des filtres commandé par différence de pression
• Faible émission sonore (niveau de pression acoustique 65 dB(A))
• Construction modulaire extensible pour postes supplémentaires
• Économies d'énergie via la régulation automatique du volume d'extraction
• Commande intuitive par écran tactile avec système de diagnostic
• Intégration flexible dans des systèmes tiers via contacts sans potentiel
• Protection du personnel assurée par les cartouches KemTex® ePTFE à filtration de surface

Caractéristiques techniques
Dimensions :
Poids (kg) : 2420
Profondeur (mm) : 1864
Largeur (mm) : 4239
Hauteur (mm) : 2670

Raccordements :
Entrée d'air (mm) : 1420
Sortie d'air (mm) : 900
Volume du bac à poussières (L) : 384

Filtre :
Étages de filtration : 1
Surface filtrante (m² par élément) : 20
Nombre d'éléments filtrants : 18
Surface filtrante totale (m²) : 360
Efficacité de séparation (%) ≥ : 99,9

Technique :
Puissance moteur (kW) : 22
Courant nominal (A) : 40
Niveau de pression acoustique (dB(A)) : 65
Alimentation en air comprimé (bar) : 5-6

Performance :
Capacité max. ventilateur (m³/h) : 37000
Débit volumétrique max. (m³/h) : 37000
Pression de travail (Pa) : 1800
Dépression min. (Pa) : 2250
Capacité d'extraction (m³/h) : 18500 - 26640 (configurable)

Caractéristiques / spécifications techniques

• Référence (SKU) : 34270
• Modèle : WeldFil
• Poids : 2420 kg
• Dimensions (P x L x H) : 1864 mm x 4239 mm x 2670 mm
• Entrée / sortie d'air : 1420 mm / 900 mm
• Volume du récipient à poussières : 384 L
• Étages de filtration : 1 ; Surface par élément : 20 m² ; Nombre d'éléments : 18 ; Surface totale : 360 m²
• Efficacité de séparation : ≥ 99,9 %
• Puissance moteur : 22 kW ; Courant nominal : 40 A
• Niveau de pression acoustique : 65 dB(A)
• Alimentation en air comprimé : 5-6 bar
• Capacité max. ventilateur / débit : 37 000 m³/h
• Pression de service : 1 800 Pa ; Dépression min. : 2 250 Pa
• Capacité d'extraction (exemple de configuration) : 18 500 - 26 640 m³/h
• Technologie de filtration : cartouches membrane KemTex® ePTFE pour particules < 0,1 µm
