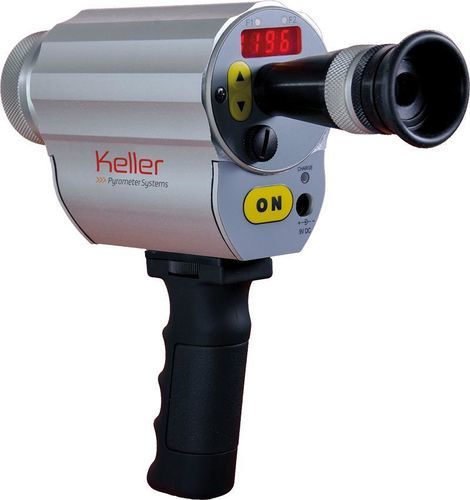

Pyromètre bichromatique CellaPort PT 140

monochromatiquenumérique°C

Description produit :
Le CellaPort PT 140 est un pyromètre numérique bichromatique destiné aux mesures de température de 500 à 3 000 °C. Le principe bichromatique réduit la sensibilité aux perturbations causées par la poussière, les vapeurs, les fenêtres de protection encrassées ou les variations de la surface mesurée par rapport aux pyromètres monochromatiques. Un viseur traversant l'objectif permet un pointage simple et précis de la zone mesurée.

Caractéristiques principales :

• Gamme de mesure 500 à 3 000 °C
• Lentilles interchangeables focalisables pour un réglage précis de la distance de mesure
• Optiques de précision large bande traitées anti-reflets
• Courtes longueurs d'onde de mesure
• Affichage LED rouge 4 chiffres
• Équipement de série : interface USB

Données techniques (résumé) :

• Principe de mesure : bichromatique
• Gamme de mesure : 500 - 3000 °C (disponible en plusieurs segments : ex. 500 - 1400 °C ; 650 - 1700 °C ; 750 - 2400 °C ; 850 - 3000 °C)
• Capteur : double photodiode
• Plage spectrale : 0,95 / 1,05 µm
• Temps de réponse t98 : selon plage, typ. ≤ 10 ms pour les limites supérieures de température (valeurs spécifiques par plage fournies)
• Incertitude de mesure : 1 % de la lecture de température [°C]
• Répétabilité : 2 K
• Coefficient de température : 0,05 %/K
• Résolution (interface) : 0,1 K ; Résolution (affichage) : 1 K
• Affichage : LED rouge 4 chiffres, hauteur des chiffres 8 mm
• Affichage d'état : 2 LED externes, 3 LED internes
• Éléments de commande : 3 boutons
• Interface : USB
• Alimentation : pack batterie rechargeable ; autonomie env. 15 heures (fonctionnement continu à Ta = 23 °C)
• Température ambiante (fonctionnement) : 0 - 50 °C ; Température de stockage : -20 - +60 °C
• Humidité admissible : 95 % HR max. (sans condensation)
• Dimensions : Ø 65 mm x 197 mm (plus longueur d'objectif)
• Boîtier : aluminium
• Indice de protection : IP 40 selon DIN 40050
• Poids : env. 1,1 kg

Variantes optiques / objectifs :
Objectifs et distances de mise au point typiques (exemples) :

• Objectif standard PZ 20.01 : mise au point 0,4 m - ∞ (standard pour plusieurs plages)
• Objectif gros plan PZ 20.03 : mise au point 0,2 m - 0,4 m
• Objectif télé PZ 20.06 : mise au point 1,2 m - ∞
• Objectif F50 PZ 20.08 : mise au point 0,3 m - ∞ (pour variante 500 - 1400 °C)

Versions / rapport champ de mesure / distance (exemples) :

• Versions disponibles AF 1, AF 2, AF 3, AF 4, AF 5, AF 6, AF 7, AF 8, AF 9, AF 20
• Exemples de rapports distance/point par version : AF 1 = 80 : 1 ; AF 2 = 75 : 1 ; AF 3 = 120 : 1 ; AF 7 = 150 : 1 ; AF 8 = 140 : 1 ; AF 9 = 240 : 1 ; AF 20 = 55 : 1
• Exemples d'affectation des gammes par version : AF 20 = 500 - 1400 °C ; AF 3 = 650 - 1700 °C ; AF 6 = 750 - 2400 °C ; AF 9 = 850 - 3000 °C

Fonctions et paramètres réglables :

• Fonction ATD (Automatic Temperature Detection) pour processus discontinus
• Paramètres réglables : émissivité, emplacements de la table d'émissivité, transmissivité, compensation du rayonnement ambiant réfléchi, filtre de lissage, mode de fonctionnement et durée de maintien des données, paramètres ATD, fonction de linéarisation, affichage d'état LED, unité de température °C/°F, extinction automatique, canal de mesure (bichromatique / monochromatique), seuil de surveillance du signal

Contenu de la livraison (typique) :

• Pyromètre CellaPort PT
• Étui de protection et de transport
• Chargeur
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Manuel succinct
