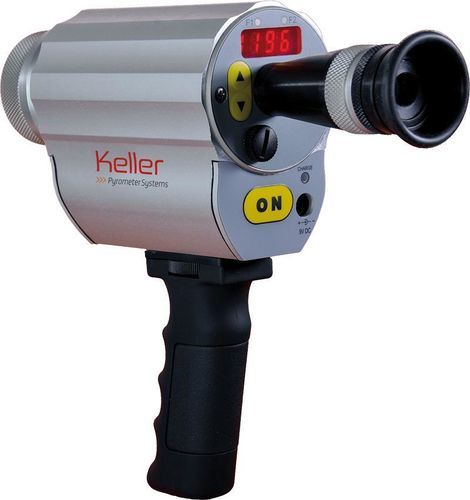

Pyromètre avec afficheur LED CellaPort PT 143

°C°FUSB

Présentation:
Le CellaPort PT 143 est un pyromètre panoramique doté d'un champ de mesure rectangulaire permettant la mesure de la température d'objets en mouvement, oscillants ou très petits (par ex. fils vibrants, brames, barres). Le champ rectangulaire facilite l'alignement par rapport à un champ circulaire et autorise le déplacement libre de l'objet mesuré à l'intérieur du champ.

Caractéristiques principales:

• Gamme de mesure : 500–2400 °C (plages partielles sélectionnables)
• Capteur double photodiode ; spectre : 0,95 / 1,05 µm
• Optiques focalisables et interchangeables avec champ de mesure rectangulaire
• Lentilles de précision large bande à traitement antireflet ; courtes longueurs d'onde de mesure
• Temps de réponse t98 ≤ 10 ms (selon la plage)
• Afficheur LED, interface USB, batterie rechargeable (env. 15 h)

Données techniques (résumé):

• Incertitude de mesure : 1,5 % de la lecture
• Répétabilité : 3 K ; Coefficient en température : 0,05 %/K
• Résolution (interface/affichage) : 0,1 K / 1 K
• Dimensions : Ø 65 mm × 197 mm (plus longueur d'objectif) ; Poids : env. 1,1 kg
• Indice de protection : IP 40 ; Température ambiante : 0–50 °C ; Stockage : -20–60 °C ; Humidité ≤95 % HR, sans condensation

Variantes optiques (objectifs & distances focales):

• 600–1400 °C : Objectif F50 PZ 20.08 — focalisation 0,3 m–∞
• 650–1700 °C et 750–2400 °C : Objectif standard PZ 20.01 — focalisation 0,4 m–∞
• Objectif macro PZ 20.03 — focalisation 0,2 m–0,4 m
• Objectif grand-angle PZ 20.05 — focalisation 0,2 m–∞
• Objectif télé PZ 20.06 — focalisation 1,2 m–∞

Alimentation et commandes:

• Interface : USB
• Alimentation : Pack batterie rechargeable ; autonomie env. 15 h (fonctionnement continu, Ta = 23 °C)
• Affichage : LED rouge 4 chiffres ; Voyants d'état internes/externes ; 3 boutons de commande

Paramètres réglables et fonctions:

• Émissivité et tables d'émissivité ; Transmittance
• Compensation du rayonnement ambiant réfléchi ; Filtre de lissage
• Modes d'opération, durée de maintien en mémoire ; Fonction ATD (détection automatique de température)
• Linéarisation, canal deux-couleurs / monocouleur ; Unité °C/°F ; Arrêt automatique

Contenu de la livraison:

• Pyromètre CellaPort PT 143
• Valise de protection et de transport ; Chargeur ; Câble USB VK 11/D (1,8 m)
• Logiciel CellaView ; Manuel succinct

Logiciel:
CellaView

Tableau du champ de mesure (exemples):

• Distance 0,00 mm — Largeur × Hauteur : 19,00 mm × 19,00 mm
• Distance 160,00 mm — Largeur × Hauteur : 14,96 mm × 12,10 mm
• Distance 384,00 mm — Largeur × Hauteur : 9,29 mm × 2,43 mm

Remarque:
Plusieurs versions optionnelles (AF 1, AF 2, AF 3, AF 4, AF 5, AF 6, AF 10, AF 11, AF 13, AF 14, AF 20) sont disponibles ; le choix affecte la plage de mesure, la distance de mise au point et le rapport distance/spot.
