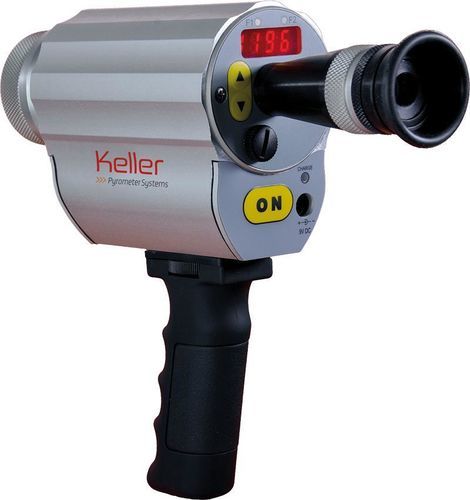

Pyromètre monochromatique CellaPort PT 129

avec afficheur LED°CK

Présentation produit :
Le CellaPort PT 129 est un pyromètre portable mono-couleur conçu pour la mesure de température sur matériaux à faible émissivité, en particulier l'aluminium et les métaux nus, sur la plage 150–1200 °C (segments selon version). Un filtre de blocage dédié réduit la sensibilité à la lumière du jour et aux radiations réfléchies, permettant des mesures fiables en travail des métaux et lors de procédés chauffés au laser (diode, Nd:YAG, CO2).

Caractéristiques principales :

• Gamme de mesure 150–1200 °C (segments selon version)
• Filtre de blocage limitant l'influence de la lumière du jour et des radiations réfléchies
• Lentille focalisable et optique de précision large bande anti-reflets
• Adapté aux mesures sur aluminium et métaux nus à basse température
• Afficheur LED 4 chiffres rouge
• Interface USB (de série)
• Fonctionnement sur batterie rechargeable (~15 h)

Paramètres de mesure :
Gamme: 150–1200 °C (segments selon version)
Capteur: photodiode
Plage spectrale: 1,8–2,2 µm
Temps de réponse (t98): selon segment, de ≤2 ms à ≤75 ms
Incertitude de mesure: 0,75 % de la lecture, min. 5 K
Répétabilité: 1 K
Coefficient en température: 0,25 K/K (T < 500 °C), 0,05 %/K (T > 500 °C)
Résolution (interface/affichage): 0,1 K / 0,1 K (<200 °C) ou 1 K (≥200 °C)

Variantes optiques / Objectifs :
Exemples d'objectifs et plages de focalisation : F50 PZ 20.08 (0,3 m–∞) pour 150–800 °C; Standard PZ 20.01 (0,4 m–∞), Gros plan PZ 20.03 (0,2–0,4 m), Téléobjectif PZ 20.06 (1,2 m–∞) pour 180–1200 °C. Forme du champ de mesure : circulaire. Exemples de rapports distance/spot : AF10 -> 48:1, AF21 -> 60:1, AF22 -> 56:1, AF23 -> 96:1.

Paramètres électriques :
Interface : USB
Alimentation : pack batterie rechargeable
Autonomie : env. 15 heures (fonctionnement continu, Ta = 23 °C)

Affichage et indicateurs :
Visée : visée à travers l'objectif
Affichage : LED rouge 4 chiffres, hauteur des chiffres 8 mm
Indicateurs : 2 LED externes, 3 LED internes
Contrôles : 3 boutons

Environnement & mécanique :
Température de service : 0–50 °C
Température de stockage : -20–+60 °C
Humidité admissible : max. 95 % HR sans condensation
Dimensions : Ø 65 mm x 197 mm (plus longueur d'objectif)
Boîtier : aluminium
Indice de protection : IP40
Poids : env. 1,1 kg

Paramètres réglables (exemples) :

• Émissivité et tables d'émissivité
• Transmittance
• Compensation de la radiation ambiante réfléchie
• Filtre de lissage et maintien de la mesure
• Paramètres ATD et de linéarisation
• Configuration des LED, °C/°F, arrêt automatique

Fonctions :
ATD (détection automatique de température) pour la détection automatique lors de procédés discontinus

Contenu de la livraison :
Pyromètre CellaPort PT 129 ; mallette de protection et de transport ; chargeur ; câble USB VK 11/D (1,8 m) ; logiciel CellaView ; manuel succinct

Logiciel :
CellaView (fourni)

Exemples de champs de mesure (sélection) :
Distance 0.00 mm : Ø champ 24.50 mm
Distance 12.00 mm : Ø champ 23.77 mm
Distance 24.00 mm : Ø champ 23.04 mm
Distance 300.00 mm : Ø champ 6.25 mm

Spécifications techniques :

• Nom produit : Pyromètre CellaPort PT 129
• Désignation modèle : CellaPort PT 129 (versions AF10/AF21/AF22/AF23)
• Principe de mesure : mono-couleur
• Plage spectrale : 1,8–2,2 µm
• Gamme de mesure : 150–1200 °C (selon version)
• Temps de réponse (t98) : ≤2 ms à ≤75 ms selon segment
• Précision : 0,75 % de la lecture, min. 5 K
• Répétabilité : 1 K
• Interface : USB
• Alimentation : pack rechargeable (~15 h)
• Affichage : LED rouge 4 chiffres
• Boîtier : aluminium, IP40
• Poids : env. 1,1 kg
• Options d'objectifs : PZ 20.08 / PZ 20.01 / PZ 20.03 / PZ 20.06
• Convient pour : aluminium et métaux nus, procédés chauffés au laser (filtre de blocage)
