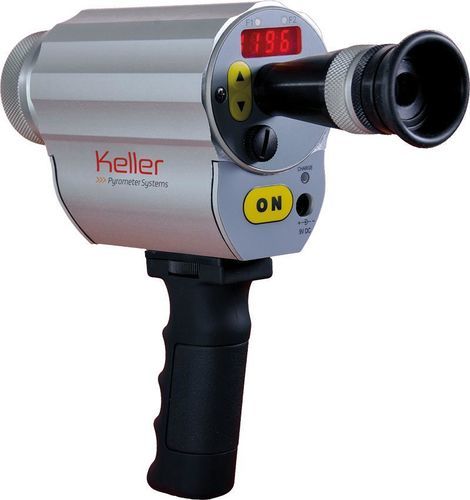

Pyromètre numérique CellaPort PT 110

°CK°F

Résumé produit
Le CellaPort PT 110 est un pyromètre numérique pour la mesure de températures de 0 à 1000 °C, principalement destiné à des cibles non métalliques. Sa large plage de mesure et ses optiques interchangeables focalisables lui confèrent une grande polyvalence pour des applications industrielles et de contrôle de processus. L'appareil dispose d'un visée par traversée d'objectif, d'un affichage LED 4 chiffres à l'arrière et d'un clavier arrière pour la saisie des paramètres. Une interface USB est fournie pour le transfert des données et la configuration.

Caractéristiques principales

• Plage de mesure : 0 à 1000 °C
• Optiques interchangeables focalisables pour un réglage précis de la distance
• Optiques de précision antireflet large bande
• Affichage LED 4 chiffres, lisible à distance
• Visee par objectif pour un pointage précis
• Interface USB pour données et configuration
• Bloc batterie rechargeable (environ 15 heures en continu)
• Temps de réponse : t98 ≤ 30 ms

Versions / Options

• CellaPort PT 110 AF 1 (distance de mise au point 0,3 m - ∞, ratio distance 50 : 1, objectif PZ 10.01)
• CellaPort PT 110 AF 2 (distance de mise au point 0,15 - 0,3 m, ratio distance 48 : 1, objectif PZ 10.05)
• Option visée : visée par traversée d'objectif

Champ de mesure (exemples)

• 0.00 mm : 24.00 mm
• 12.00 mm : 23.28 mm
• 24.00 mm : 22.56 mm
• 36.00 mm : 21.84 mm
• 48.00 mm : 21.12 mm
• 60.00 mm : 20.40 mm
• 72.00 mm : 19.68 mm
• 84.00 mm : 18.96 mm
• 96.00 mm : 18.24 mm
• 108.00 mm : 17.52 mm
• 120.00 mm : 16.80 mm
• 132.00 mm : 16.08 mm
• 144.00 mm : 15.36 mm
• 156.00 mm : 14.64 mm
• 168.00 mm : 13.92 mm
• 180.00 mm : 13.20 mm
• 192.00 mm : 12.48 mm
• 204.00 mm : 11.76 mm
• 216.00 mm : 11.04 mm
• 228.00 mm : 10.32 mm
• 240.00 mm : 9.60 mm
• 252.00 mm : 8.88 mm
• 264.00 mm : 8.16 mm
• 276.00 mm : 7.44 mm
• 288.00 mm : 6.72 mm
• 300.00 mm : 6.00 mm

Remarques
L'affichage LED arrière fournit la lecture de température en cours ; les modifications de paramètres via les touches arrière sont affichées. Les optiques interchangeables focalisables permettent un réglage exact de la distance de mesure. L'interface USB est fournie de série.

Caractéristiques techniques

• Plage de mesure : 0 - 1000 °C
• Capteur : Thermopile
• Gamme spectrale : 8 - 14 µm
• Temps de réponse t98 : ≤ 30 ms
• Incertitude de mesure : 1 % de la lecture [°C], minimum 2 K
• Répétabilité : 1 K
• Coefficient de température : 0.1 K/K (T < 250 °C) ; 0.04 %/K (T > 250 °C)
• Résolution (interface) : 0.1 K
• Résolution (affichage) : 0.1 K < 200 °C ; 1 K ≥ 200 °C
• Objectifs : Objectif standard PZ 10.01 (mise au point 0,3 m - ∞) ; Objectif rapproché PZ 10.05 (mise au point 0,15 m - 0,3 m)
• Principe de mesure : monochromatique
• Interface : USB
• Alimentation : Pack batterie rechargeable (autonomie ≈ 15 heures à Ta = 23 °C)
• Affichage : affichage LED rouge 4 chiffres, hauteur des chiffres 8 mm
• Affichage d'état : 2 × LED externe ; 3 × LED interne
• Éléments de commande : 3 touches
• Température ambiante (fonctionnement) : 0 - 50 °C
• Température de stockage : -20 - +60 °C
• Humidité admissible : 95 % HR max. (sans condensation)
• Dimensions : Ø 65 mm × 197 mm (plus longueur d'objectif)
• Boîtier : Aluminium
• Indice de protection : IP 40 (selon DIN 40050)
• Poids : env. 1,1 kg
• Paramètres réglables : émissivité, positions table d'émissivité, transmissivité, compensation du rayonnement ambiant réfléchi, filtre de lissage, mode de fonctionnement et durée de maintien de la mémoire, paramètres ATD, fonction de linéarisation, réglages LED statut, unité de température °C/°F, extinction automatique
• Fonctions : ATD (Automatic Temperature Detection) pour processus discontinus

Contenu de la livraison

• Pyromètre CellaPort PT 110
• Étui de protection et de transport
• Chargeur
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Notice succincte
