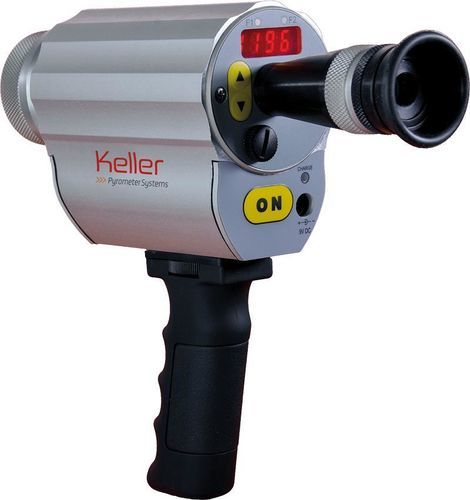

Pyromètre à LED CellaPort PT 120

°C°FUSB

Description produit :
Le CellaPort PT 120 est un pyromètre numérique sans contact pour la mesure de températures de 250 à 2000 °C. Sa large plage de mesure et ses optiques focalisables interchangeables le rendent adapté à de nombreuses applications industrielles. Le visée à travers l'objectif permet un alignement précis de la cible. L'émissivité, la plage de mesure, la mise en forme et d'autres paramètres sont réglables via les touches arrière et s'affichent sur l'écran LED.

Caractéristiques principales :

• Plage de mesure : 250 à 2000 °C
• Objectifs focalisables interchangeables pour un réglage précis de la distance
• Optiques de précision larges bandes antireflets
• Affichage LED 4 chiffres (hauteur des chiffres 8 mm) et voyants d'état
• Interface USB pour connexion de données
• Batterie rechargeable (autonomie env. 15 h à Ta = 23 °C)

Versions / optiques et distances :

• AF 1 : distance de mise au point 0,4 m - ∞ | Rapport distance : 175 : 1 | Objectif PZ 20.01
• AF 2 : distance de mise au point 0,2 m - 0,4 m | Rapport distance : 150 : 1 | Objectif PZ 20.03
• AF 3 : distance de mise au point 1,2 m - ∞ | Rapport distance : 275 : 1 | Objectif PZ 20.06
• AF 4 : distance de mise au point 0,2 m - ∞ | Rapport distance : 40 : 1 | Objectif PZ 20.05

Variantes optiques (lentilles) :

• Lentille standard PZ 20.01 : mise au point 0,4 m - ∞
• Lentille gros plan PZ 20.03 : mise au point 0,2 m - 0,4 m
• Lentille grand-angle PZ 20.05 : mise au point 0,2 m - ∞
• Lentille téléobjectif PZ 20.06 : mise au point 1,2 m - ∞

Champ de mesure (extrait) :
Distance de mesure | Diamètre du champ de mesure
0.00 mm | 18.00 mm
16.00 mm | 17.37 mm
32.00 mm | 16.74 mm
48.00 mm | 16.11 mm
64.00 mm | 15.49 mm
80.00 mm | 14.86 mm
96.00 mm | 14.23 mm
112.00 mm | 13.60 mm
128.00 mm | 12.97 mm
144.00 mm | 12.34 mm
160.00 mm | 11.71 mm
176.00 mm | 11.09 mm
192.00 mm | 10.46 mm
208.00 mm | 9.83 mm
224.00 mm | 9.20 mm
240.00 mm | 8.57 mm
256.00 mm | 7.94 mm
272.00 mm | 7.31 mm
288.00 mm | 6.69 mm
304.00 mm | 6.06 mm
320.00 mm | 5.43 mm
336.00 mm | 4.80 mm
352.00 mm | 4.17 mm
368.00 mm | 3.54 mm
384.00 mm | 2.91 mm

Fonctions / interface :

• Affichage LED 4 chiffres et voyants d'état (2 externes, 3 internes)
• 3 touches arrière pour réglages : émissivité, plage, lissage, ATD, linéarisation, unités, etc.
• Interface USB pour connexion PC et transfert de données

Spécifications techniques :

• Principe de mesure : monocolore
• Plage de mesure : 250 - 2000 °C
• Capteur : photodiode
• Plage spectrale : 1,1 - 1,7 µm
• Temps de réponse t98 : ≤ 50 ms (T > 250 °C); ≤ 2 ms (T > 750 °C)
• Incertitude de mesure : 0,3 % de la lecture [°C], min. 4 K
• Répétabilité : 1 K
• Résolution interface : 0,1 K ; résolution affichage : 1 K
• Interface : USB
• Alimentation : batterie rechargeable (env. 15 h)
• Température d'utilisation : 0 - 50 °C ; stockage : -20 - +60 °C
• Humidité admissible : max. 95 % r.H. (sans condensation)
• Dimensions : Ø 65 mm x 197 mm (hors longueur d'objectif)
• Boîtier : aluminium
• Indice de protection : IP 40 (DIN 40050)
• Poids : env. 1,1 kg
• Paramètres réglables : émissivité, table d'émissivité, transmitance, compensation du rayonnement réfléchi, filtre de lissage, durée de maintien, paramètres ATD, linéarisation, voyants LED, unité °C/°F, arrêt automatique
• Fonction : ATD (Automatic Temperature Detection) pour procédés discontinus

Contenu de la livraison :

• Pyromètre CellaPort PT 120
• Étui de protection et transport
• Chargeur
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Manuel (bref)
