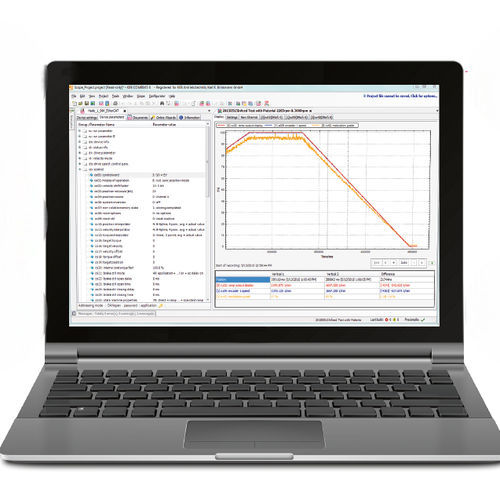

Suite logicielle de visualisation COMBIVIS 6

de supervisiond'acquisition / analyse de donnéesconfiguration

Vue d'ensemble
COMBIVIS 6 est une suite logicielle PC gratuite de KEB pour la configuration, l'instrumentation, la mise en service, la maintenance et la gestion des contrôleurs d'entraînement KEB. Elle permet la gestion des paramètres, le monitoring en temps réel, la gestion des firmwares, un oscilloscope intégré et des packages optionnels pour adapter les fonctions à l'application.

Points clés

• Configuration complète des paramètres d'appareils et gestion des listes de paramètres
• Affichage des grandeurs physiques et surveillance des données de fonctionnement
• Wizards pour la mise en service guidée et le dépannage via des interfaces graphiques intuitives
• Configuration et analyse de la communication fieldbus en temps réel
• Base documentaire intégrée avec accès direct aux manuels et données techniques
• Oscilloscope multicanal pour l'enregistrement et la visualisation des signaux
• Drive Software Center pour les mises à jour de firmware des contrôleurs COMBIVERT

Fonctions principales

• Mise en service, configuration et administration des dispositifs KEB
• Assistants guidés pour la mise en service et le diagnostic
• Listes de paramètres : création, sauvegarde, restauration et déploiement
• Calcul d'efficacité énergétique conforme à la norme EN 61800-9-2
• Accès direct à la documentation des composants du portfolio KEB

Packages d'extension (exemples)

• Device Naming : (re)nommage en masse des appareils d'un projet avec schémas de nommage standard ou personnalisés
• Servo Pump Wizard : mise en service guidée pour pompe servo + variateur + moteur avec autotuning et gestion résonance/notch
• Startup Wizard T6 APD : assistant de mise en service guidé pour les contrôleurs modulaires T6 APD et définition des interfaces
• Dashboard : visualisation claire de l'état des contrôleurs S6/F6, des paramètres de fonctionnement, de l'historique d'erreurs et des snapshots pour le service
• Scope 2.0 : enregistrement avancé, triggers intelligents, superposition de courbes et intégration améliorée

COMBIVIS CLI
COMBIVIS CLI est un outil en ligne de commande pour l'interaction automatisée avec les appareils KEB via UDP ou liaison série. Usages typiques : lecture/écriture de paramètres, exécution de listes de paramètres et opérations KebFTP pour automatisation production et service.

• Commandes courantes : logFile, write/read, downloadDW5
• Fonctions KebFTP : transferFormTarget, listFiles, deleteFile
• Plateformes prises en charge (nécessite .NET Framework 4.7.2) : Windows 7, 8.1, 10

COMBIVIS mobile (App)
L'application COMBIVIS mobile permet le pilotage sans fil des contrôleurs KEB depuis smartphone ou tablette (WLAN ou Bluetooth avec adaptateur). Elle offre le monitoring, l'analyse de pannes, la lecture/écriture de paramètres, la gestion de favoris et la sauvegarde/restauration, ainsi qu'un oscilloscope hors ligne.

• Compatible COMBIVERT S6/F6
• Connexion via WLAN et Bluetooth (adaptateur possible requis)
• Tableau de bord, liste d'erreurs, état E/S et historique d'exploitation
• Lecture/écriture de paramètres, listes de paramètres favorites et sauvegarde/restauration
• Fonctionnalité d'oscilloscope hors ligne

Téléchargements & Documentation
COMBIVIS 6 comprend manuels utilisateur, notes de version, FAQ et installateurs fournis par l'éditeur. La documentation complète et les packages de téléchargement sont disponibles sur la page produit.

Caractéristiques techniques

• Produit / modèle : COMBIVIS 6
• Fabricant : KEB Automation KG
• Licence / disponibilité : logiciel PC fourni gratuitement par KEB
• Contrôleurs supportés : COMBIVERT S6, F6
• Oscilloscope : oscilloscope numérique multicanal pour enregistrement et affichage des signaux
• Fieldbus : configuration et analyse de la communication fieldbus en temps réel
• Énergie : calcul d'efficacité selon EN 61800-9-2
• Extensions : Device Naming, Servo Pump Wizard, Startup Wizard T6 APD, Dashboard, Scope 2.0, etc.
• COMBIVIS CLI : connectivité UDP/série ; Windows 7/8.1/10, .NET Framework 4.7.2
• Version logicielle documentée : 6.9.0
