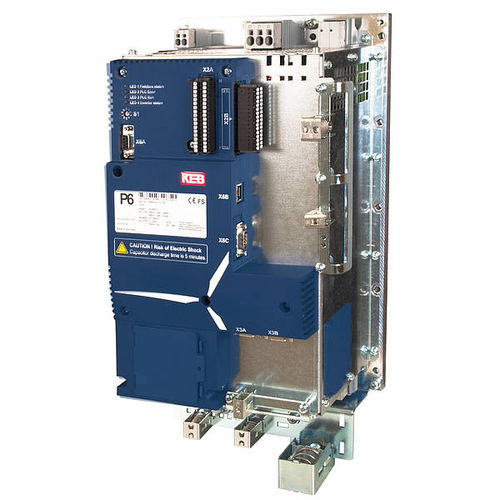

Onduleur avec alimentation électrique COMBIVERT P6

ACtriphasécompact

Vue d'ensemble
Le COMBIVERT P6 de KEB intègre un onduleur de pitch, la commande et l'alimentation de frein, un chargeur pour le stockage d'énergie et une PLC intégrée dans un seul boîtier compact. Il ajuste l'angle des pales pour optimiser la puissance et, en cas de défaut, réalise une manœuvre de sécurité rapide pour mettre les pales hors du vent et prévenir les survitesses. Convient aux systèmes de pitch onshore et offshore sur plusieurs classes de puissance.

Points forts

• Plage de puissance étendue (18–42 kW)
• PLC intégrée avec supervision et bibliothèques configurables
• Manœuvre de sécurité vérifiée par TÜV, atteignant PL d (EN ISO 13849-1)
• Commande de frein et alimentation de frein (24 V et options haute tension)
• Chargeur pour système de stockage d'énergie

Sécurité fonctionnelle pour les applications de pitch
En cas de conditions critiques de sécurité, l'appareil effectue de manière autonome une manœuvre de sécurité : les pales sont rapidement et de façon fiable mises hors du vent pour protéger la turbine contre les survitesses. La vérification TÜV Rheinland confirme le niveau Performance Level d (PL d) selon EN ISO 13849-1.

Solutions logicielles
La PLC intégrée est programmable et inclut une bibliothèque de contrôle de base. Une Extended Pitch Library propose des blocs fonctionnels prédéfinis pour les tâches typiques de pitch, permettant à l'intégrateur d'implémenter les interfaces spécifiques à l'installation. La configuration logicielle est flexible pour différents besoins applicatifs.

Motorisations pitch
KEB fournit des moteurs pitch adaptés sur toute la plage de puissance : servomoteurs hautement dynamiques et résistants aux vibrations, équipés de codeurs robustes et de freins fail-safe KEB. Options moteurs : IP65 et revêtements anti-corrosion pour usage offshore, variantes Hot Climate (HCV) et Cold Climate (CCV). Câbles moteur et capteurs pré-assemblés avec connecteurs pour faciliter l'installation.

Applications

• Systèmes de pitch pour éoliennes (onshore et offshore)
• Systèmes d'entraînement spéciaux nécessitant PLC intégrée et fonctions de frein

Données techniques
Classe de puissance : 3 phases, 400 V AC
Plage de puissance : 18 kW … 42 kW
Sortie nominale : 45 A … 120 A, pics jusqu'à 350 A (courte durée)
Plage de fréquence : 0 … 200 Hz
Alimentation frein : 24 V ; frein haute tension 50 V … 300 V
Filtre CEM : intégré, classe C2
Fieldbus : PROFIBUS, CANopen, Interbus, PROFINET Slave, Powerlink Controlled Node, EtherCAT Slave

Caractéristiques

• Fonctions combinées : onduleur de pitch, commande & alimentation de frein, chargeur pour stockage d'énergie, PLC intégrée
• Sécurité : manœuvre de sécurité vérifiée par TÜV atteignant PL d (EN ISO 13849-1)
• Haut degré d'intégration : conception compacte et robuste pour usage onshore/offshore
• Options logicielles étendues et blocs fonctionnels pitch prédéfinis
• Moteurs pitch adaptés avec freins fail-safe, options IP65 et anti-corrosion ; variantes HCV/CCV
