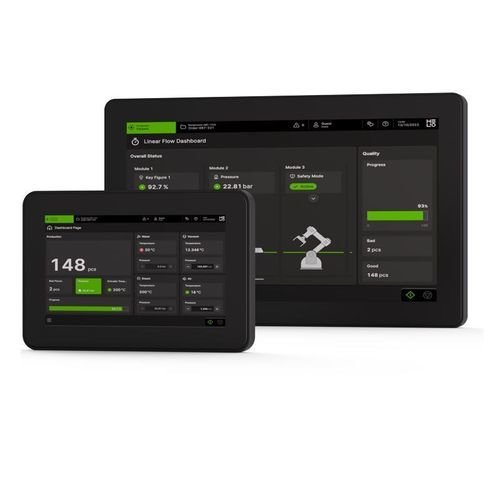

Interface homme-machine tactile multi-touch C6 X1 series

à technologie capacitive projetéeà écran tactile capacitifmurale

Aperçu
La série HMI Web C6 X1 propose des interfaces homme‑machine web conçues pour les applications industrielles edge et IIoT. Disponibles avec écrans tactiles projettifs capacitifs de 7" à 21,5", ces panneaux offrent plusieurs options de montage et la prise en charge du Power over Ethernet (PoE) pour simplifier l'installation. Un navigateur HTML5 basé sur Chromium et l'écosystème HELIO permettent des interfaces web responsives et indépendantes de la plateforme pour des déploiements Industrie 4.0.

Points forts

• Écrans projettifs capacitifs multipoints (7"–21,5")
• Montage flexible : col de cygne, supports tubulaires, fixation murale, montage panneaux ou sur machine
• Haute protection IP67 (avec câblage adapté) pour installation hors armoire
• Fonctionnement web via navigateur Chromium HTML5 pour usages edge/IIoT
• Alimentation via Ethernet (PoE) pour alimentation et réseau sur un seul câble

Principales caractéristiques

• Technologie tactile capacitive projetée, véritable multi‑touch
• Tailles d'écran : 7", 10,1", 15,6", 21,5"
• Matériel robuste pour montage en panneau ou sur machine ; IP67 garanti avec câble C6 X1
• Option d'utilisation sur un seul câble via PoE (classe PoE selon la taille d'écran)
• Connectivité : Ethernet (PoE), USB Host (avec câble spécial), Wi‑Fi, NFC
• Capteurs intégrés : capteur de température et accéléromètre 3 axes ; LED RGB de statut et buzzer
• Système d'exploitation Linux avec navigateur Chromium HTML5 pour HMIs web et applications edge ; HELIO disponible pour accélérer le développement d'UI

Applications

• Visualisation IIoT edge et HMI web pour production et automatisation
• Terminaux opérateur en montage machine ou sur site nécessitant une protection IP67
• HMIs web responsives pour compatibilité multi‑appareils et accès à distance

Caractéristiques techniques

• Display - C6 X1-07 : 7" TFT / 16M couleurs / 1024 x 600 / 400 cd/m² / projettif capacitif, Multitouch
• Display - C6 X1-10 : 10,1" TFT / 16M couleurs / 1280 x 800 / 400 cd/m² / projettif capacitif, Multitouch
• Display - C6 X1-15 : 15,6" TFT / 16M couleurs / 1366 x 768 / 400 cd/m² / projettif capacitif, Multitouch
• Display - C6 X1-21 : 21,5" TFT / 16M couleurs / 1920 x 1080 / 400 cd/m² / projettif capacitif, Multitouch
• CPU / Processeur : 64-bit i.MX 8M Mini Quad core, 1,6 GHz
• RAM : 2 GB
• Mémoire (Flash) : eMMC 8 GB
• FRAM : 64 KB
• Interfaces - Ethernet : 1x port Ethernet 10/100 avec PoE
• Interfaces - USB : 1x USB Host V2.0, max. 500 mA (disponible avec câble spécial)
• Wi‑Fi : IEEE 802.11 a/b/g (fonctionne comme périphérique réseau ou point d'accès)
• NFC : ISO/IEC 14443A
• Capteurs : capteur de température, accéléromètre 3 axes
• LED / Buzzer : 1 LED RGB / Oui (buzzer)
• Alimentation - C6 X1-07 : IEEE 802.3af 4PPoE / 12 W max.
• Alimentation - C6 X1-10 : IEEE 802.3af PoE / 14 W max.
• Alimentation - C6 X1-15 : IEEE 802.3at PoE+ / 23 W max.
• Alimentation - C6 X1-21 : IEEE 802.3bt 4PPoE / 35 W max.
• Température de fonctionnement : -20 °C … 55 °C (humidité relative 5 % à 85 % sans condensation)
• Température de stockage : -30 °C … +80 °C
• Indice de protection : IP67 (garanti avec câble C6 X1)
• Système d'exploitation : Linux
