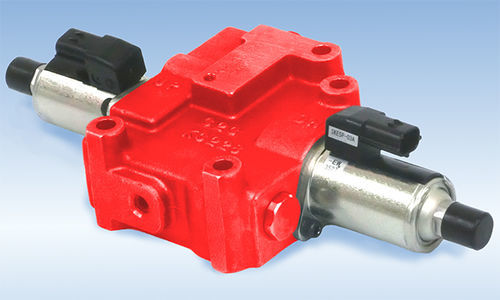

Vanne à actionneur électrique KPES series

à régulation de débitde contrôlepour bouteilles

Présentation
La série KPES regroupe des vannes de commande destinées à maintenir la position d'outils agricoles entraînés par un vérin simple effet. Une commande proportionnelle à solénoïde directement actionnée assure des dimensions réduites et un contrôle précis de la position.

Caractéristiques

• Vanne d'équilibrage optionnelle intégrée pour maintenir la position du vérin.
• Très faible fuite interne, limitant le risque de descente involontaire de l'outil.
• Vanne de priorité intégrée priorisant le contrôle horizontal et offrant des régulations de débit compensées en pression pour les opérations de levage et de descente.

Spécifications
Model | KPES6/C | KPES6/N
Pression Max. (MPa) | 17.2 | 17.2
Débit Max. (L/min) | 30 | 70
Débit nominal (L/min) - Levage | 6 | 6
Débit nominal (L/min) - Descente | 7 | 7
Fuite (cm3/min) - Levage | 0.5 à 9.8 MPa | 50 à 5 MPa
Fuite (cm3/min) - Descente | 50 à 5 MPa | 50 à 5 MPa
Vanne d'équilibrage | intégrée | non intégrée
Masse (kg) | 3.5 | 2.8

Applications

• Tracteurs

Caractéristiques / spécifications techniques

• Type de produit : Vanne de commande pour outils agricoles entraînés par vérin simple effet
• Fonctionnement : Commande proportionnelle par solénoïde directement actionné
• Pression max. : 17.2 MPa
• Débit max. : KPES6/C 30 L/min, KPES6/N 70 L/min
• Débit nominal (Levage/Descente) : 6 / 7 L/min
• Fuite : KPES6/C Levage 0.5 cm3/min à 9.8 MPa; KPES6/C Descente 50 cm3/min à 5 MPa; KPES6/N 50 cm3/min à 5 MPa
• Vanne d'équilibrage : KPES6/C intégrée, KPES6/N non intégrée
• Masse : KPES6/C 3.5 kg, KPES6/N 2.8 kg
